CD4013的引脚图、真值表及应用

        CD4013是双D触发器芯片，在数字电路中常用来进行锁存数据, 组成分频电路等。

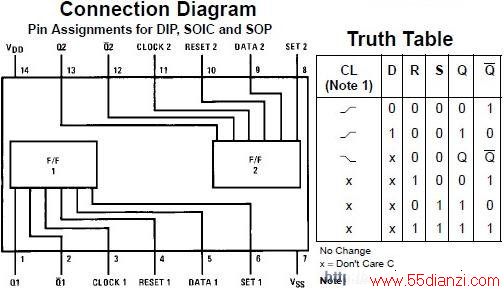

CD4013的引脚图与真值表

        在电子技术中，N/2(N为奇数)分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。

        上面介绍的N/2分频电路仅限于N≤7，当N≥7时，可根据分频N值的大小，相应增加二分频级数，并恰当引接反馈信号走线，便可得到N≥7的分频电路。

        N/2分频电路可得到如下几个特性：

        1、电路工作原理是，在第n个周期，末级两分频器的输出为高电平时，输入时钟脉冲的上升沿使分频电路工作；在第n＋1个周期，末级两分频器的输出为低电平时，输入时钟脉冲的下降沿使分频电路工作。

        2、电路采用的是异步触发形式，各触发器的初始状态不会影响到分频的功能。如果要求初始状态为“0”状态，可以将D触发器的复位端R引出，接至复位控制电路。

        3、输入信号fi的最高工作频率fimax除受到CMOS元件FM的限制外，还受到D触发器、反馈门翻转延迟和电容C滤波频率特性的影响，所以应尽可能提高fi的值。一般情况下，最高工作频率fimax在几百千赫以下。
