MCS-51单片机内部有一个性能优异的位处理器，实际上是一个一位微处理器，它有自己的位变量操作运算器、位累加器(借用进位标志CY)和存储器（位寻址区中的各位）等。MCS-51指令系统加强了对位变量的处理能力，具有丰富的位操作指令，可以完成以位变量为对象的传送、运算、控制转移等操作。位操作指令的操作对象是内部RAM的位寻址区，即字节地址为20H～2FH单元中连续的128位(位地址为00H～7FH)，以及特殊功能寄存器中可以进行位寻址的各位。
位条件转移指令也是位操作指令的子集，已在讲座（六）控制转移类指令中介绍过。下面介绍位变量传送、控制和运算指令。
1．位数据传送指令：
主要用于对位操作累加器C进行数据传送，均为双字节指令。
MOVC，bit该指令的功能是将直接寻址位的内容送入位累加器CY中，不影响其他标志。
MOVbit，C该指令是将CY的内容传送到直接寻址位。
2．位控制修正指令
这类指令的功能分别是清除、取反、置位进位标志C或直接寻址位，执行结果不影响其他标志。
CLRC位累加器，CY清零。
CLRbit直接寻址位清零。
SETBC位累加器CY置位。
SETBbit直接寻址位置位。
CPLC位累加器CY取反。
CPLbit直接寻址位取反。
3．位逻辑运算指令
这类指令的功能是把进位C的内容及直接位地址的内容逻辑“与”、“或”后的操作结果送回到C中。斜杠“/”表示对该位取反后再参与运算，但不改变原来的数值。
ANLC，bit位累加器CY逻辑“与”直接寻址位，其结果送位累加器CY中。
ANLC，/bit直接寻址位取反后同位累加器CY逻辑“与”，其结果送位累加器CY中。
ORLC，bit位累加器CY逻辑“或”直接寻址位，其结果送位累加器CY中。
ORLC，/bit直接寻址位取反后同位累加器CY逻辑“或”，其结果送位累加器CY中。
需要说明的是，在汇编语言级指令格式中，位地址bit有多种表示方式：
(1)直接（位）地址方式，如：
0DH。
(2)字节地址．位方式，如：
21H.5。
(3)寄存器名．位方式，如ACC．7，但不能写成A.7。
(4)位定义名方式，如：RSO。
(5)用伪指令BIT定义位名方式，如：FlBITPSW．1，经定义后，允许在指令中用Fl来代替PSW．l。
接下来做实验，感性认识所学这些指令的作用。
现在我们做实验，在Sl板上实现：将Pl.0置低电平后，点亮P2.0的LED(即实现将Pl.0的状态传送到P2.0)。在我的文档中建立一个文件目录(Sll)，然后建立Sll.uv2的工程项目，最后建立源程序文件(Sll．asm)。

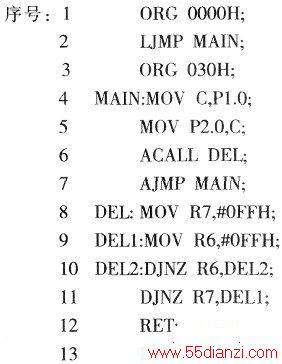

输入下面的程序：

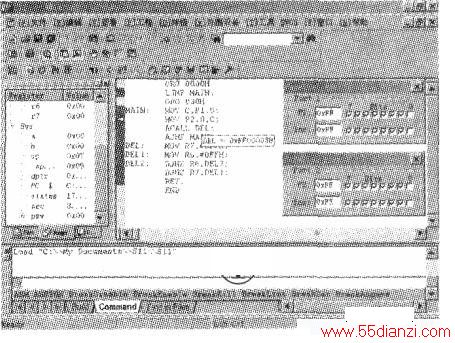

编译通过后，进行模拟仿真，打开Pl、P3口，将Pl.0的打勾取消（即为低电平），按下键盘的Fl0，发现P2.0也为低电平。若将Pl.0置高电平，则P2.0也为高电平。这样，实现了将Pl.0的状态传送到P2.0。软件模拟仿真输出结果见下图。进行实验时，将Sll文件夹中的Sll.hex文件烧录到89C51芯片中，将芯片插入到Sl型LED输出试验板上，将Pl.0口处的短路块拔出（用作输入时，需将输出的短路块拔出），在Sl实验板上通电运行后，一开始P2.0处的LED并不亮。将试验线一端插“0”电平插针，另一端插Pl.0脚外相连的插针，LED点亮。拿开试验线，LED又不亮。
我们对程序进行分析解释。
序号l（程序解释，以下同）：程序开始。
序号2：跳转到MAIN主程序处。
序号3：主程序MAIN从地址0030H开始。
序号4：将Pl.0的外部输入内容传送给位累加器CY中。
序号5：将位累加器CY的内容传送给P2.0中。
序号6：调用延时子程序，维持发光管点亮。
序号7：跳转到MAIN处反复执行。
序号8～12：延时子程序。
序号13：程序结束。
再做一个实验，在Sl板上实现：比较Pl口与P3口输入的两个数大小。，若Pl数小把P0.0点亮；若P3数小则把P0.7点亮；若两数相等，把P0.4点亮。在我的文档中建立一个文件目录(S12)，然后建立S12.uv2的工程项目，最后建立源程序文件(S12.asm)。

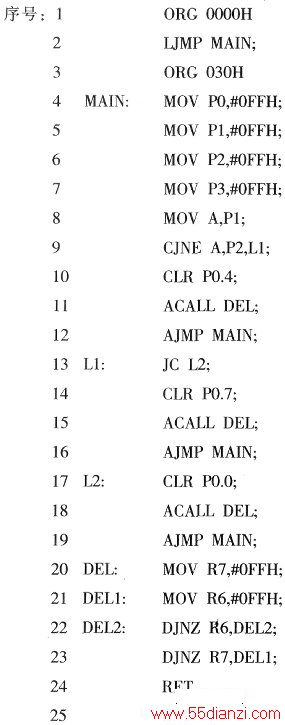

输入下面的程序：
编译通过后，将其烧录到89C51芯片中，将芯片插入到Sl型LED输出试验板上，将Pl口、P3口处的短路块全部拔出(此时Pl、P3的输入均为FFH)，Sl实验板上通电运行。一开始PO．4处的LED点亮。将试验线一端插“0”电平插针，另一端插Pl.0脚外相连的插针，P1的输入变成FEH，Pl＜P3，P0.0处的LED点亮。反之，将试验线插P3.0脚外相连的插针，P3的输入变成FEH，P3＜Pl，P0.7处的LED点亮。读者可以自己选择输入大小进行更多的比较实验。
程序详释。
序号1（程序解释，以下同）：程序开始。
序号2：跳转到MAIN主程序处。
序号3：主程序MAIN从地址0030H开始。
序号4～7：P0～P3口初始化（均置高电平）。
序号8：将Pl口内容传送给累加器A。
序号9：比较P2口内容与累加器A中内容之大小。若P2=A中内容，则程序顺序执行，位累加器(也称进位位)CY=0。
P2≠A中内容，则程序跳转至Ll处，若P2＜A中内容，CY=0；若P2>A中内容，CY=1。
序号10：P0.4置零，点亮对应的LED。
序号11：调用延时子程序，维持LED点亮。
序号12：跳转到MAIN主程序处循环执行。
序号13：判位累加器，若为l，跳转至L2处；若为0，顺序执行。
序号14：P0.7置零，点亮对应的LED。
序号15：调用延时子程序，维持LED点亮。
序号16：跳转到MAIN主程序处循环执行。
序号17：P0.0置零，点亮对应的LED。
序号18：调用延时子程序，维持LED点亮。
序号19：跳转到MAIN主程序处循环执行。
序号20～24：延时子程序。
序号25：程序结束。
学习、实验做到这个阶段，相信大部分人已对所学指令有了感性认识，也学会了初步的编程。也许有人会问，是否每行指令结束一定要加分号？在这里，我们说，如你不加注释（中文或英文），则不需分号。但若要加注释，则一定要加分号。因为汇编器对分号及后面的该行内容不作编译。通常，为了使一个程序具有良好的可读性，注释是必不可少的。分号是英文的标点符号，而注释通常是中文的。我们也可以预先在每行结束处加上分号，以便随时添加注释。总之，加不加分号应依是否有注释而定，加了也没错。
另有有人会问：S2试验板接上5V稳压电源后怎么不工作？回答是：由于S2板上已设计安装了7805三端稳压器，因此输入插座的电压应大于8V，而我们提供的TOP851编程器(邮购代号Bl)配带的电源适配器正好是9V，因此只需将编程器9V电源插入S2板的电源插座即可正常工作。
如要用5V稳压电源对S2板供电还需再焊出引线插座，反而显得麻烦。Sl板使用5V稳压电源供电。
