74LS373的引脚图及真值表

74LS373的引脚图及真值表

点击数:7456 次   录入时间:03-04 11:40:29   整理:http://www.55dianzi.com   元器件特点及应用

      74LS373是常用的地址锁存器芯片,它实质是一个是带三态缓冲输出的8D触发器,在单片机系统中为了扩展外部存储器,通常需要一块74LS373芯片。

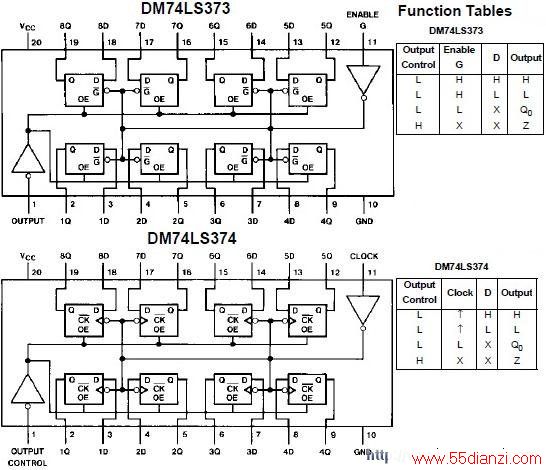

74LS373的引脚图与真值表

74LS373的引脚图与真值表

      (1)1脚是输出使能(OE),是低电平有效,当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何,也不管11脚(锁存控制端,G)如何,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态)

      (2)当1脚是低电平时,只要11脚(锁存控制端,G)上出现一个上升沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、7、8、13、14、17、18的状态。

      锁存端LE 由高变低时,输出端8 位信息被锁存,直到LE 端再次有效。 当三态门使能信号OE为低电平时,三态门导通,允许Q0~Q7输出,OE为高电平时,输出悬空。当74LS373用作地址锁存器时,应使OE为低电平,此时锁存使能端G为高电平时,输出Q0~Q7 状态与输入端D1~D7状态相同;当G发生负的跳变时,输入端D0~D7 数据锁入Q0~Q7。51单片机的ALE信号可以直接与74LS373的G连接。

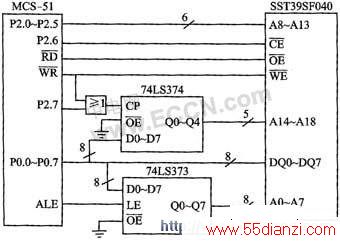

74LS373与51单片机的连接

74LS373与51单片机的连接

      1D~8D为8个输入端。1Q~8Q为8个输出端。G是数据锁存控制端;当G=1时,锁存器输出端同输入端;当G由“1”变为“0”时,数据输入锁存器中。

      OE为输出允许端;当OE=“0”时,三态门打开;当OE=“1”时,三态门关闭,输出呈高阻状态。

      在MCS-51单片机系统中,常采用74LS373作为地址锁存器使用,其连接方法如上图所示。其中输入端1D~8D接至单片机的P0口,输出端提供的是低8位地址,G端接至单片机的地址锁存允许信号ALE。输出允许端OE接地,表示输出三态门一直打开。
