aP8842的声音存储可分为254个存储单元，每个录音存储单元的组合都可以形成独立的声音组。在 CPU 控制模式下，S1～S5、SBT控制端外接按键组合可控制最多30组声音；在按键控制模式下，S1～S8控制端外接按键控制前面的8组声音，其余的由SBT控制端外接按键按照顺序触发。
每组数据可存储在254个存储单元，可以不分先后顺序存储，数据可重复使用，可方便地应用于重复的声音或 语音电路 中。
aP8842采用2.4～ 4.8V 单 电源 供电，静态电流低于5μA（3V供电时）。
aP8842的内部电路框图和引脚排列如图1所示，各引脚功能如表1所示。
图1 aP8842的内部电路框图和引脚排列
5～7引脚和9～20引脚用于编程；vPP和VOC引脚在放音期间必须同时接电源正极，但在数据编程时必须分开。
表1 aP8842的各引脚功能
aP8842具有按键触发模式和CPU触发模式：按键触发模式下的S1～S8引脚可控制8组声音，其余组由SBT键控制顺序播放；CPU触发模式下的S1～S5端根据二进制数据进行控制，SBT端输入的是比响应时间长的脉冲，以保证准确开始放音， 11111 和11110控制为不允许。按键触发模式各控制引脚的电平与语音段的关系如表2所示。

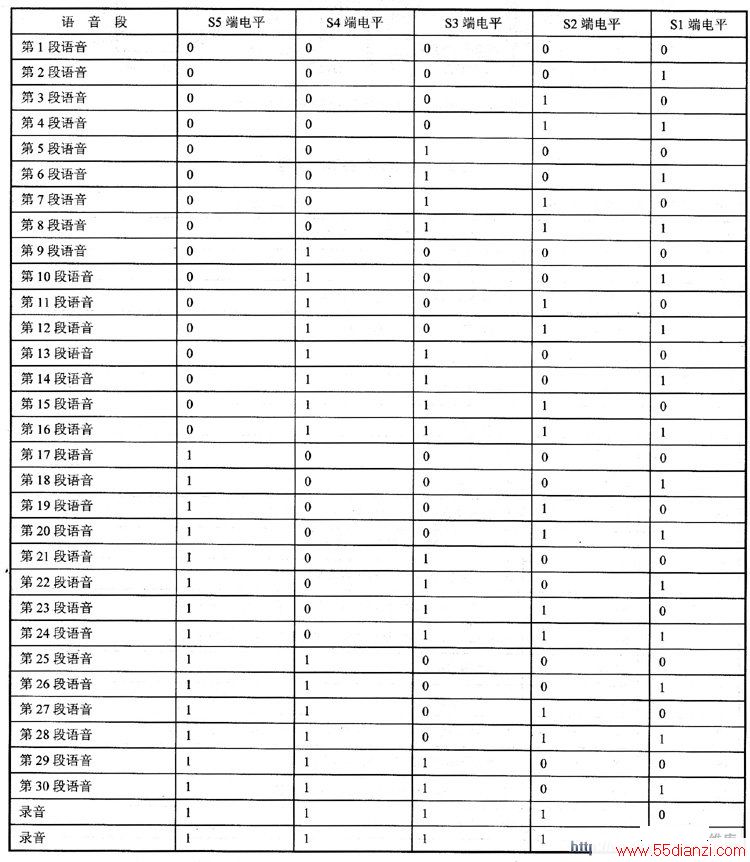

表2 按键触发模式各控制引脚的电平与语音段的关系
aP8842的声音存储可分为254个存储单元，每个录音存储单元的组合都可以形成独立的声音组。在CPU模式下，S1～S5和SBT组合可控制最多30组声音；在按键触发模式下，S1～S8控制前面的8组声音，其余的由SBT单键顺序触发。每组的数据可存储在254个存储单元中，可以不分先后顺序存储，数据可重复使用，可方便地应用于重复的声音或语音电路中。

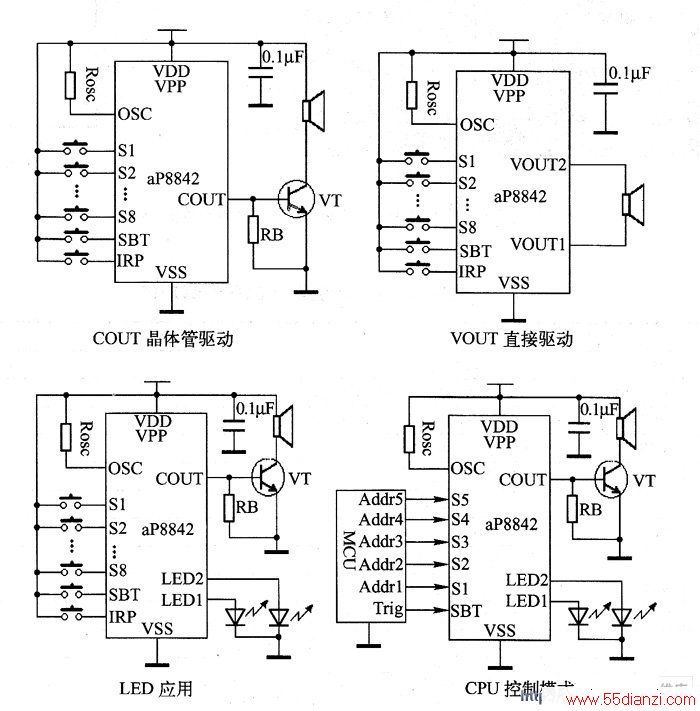

aP8842的典型应用电路如图2所示。
图2 aP8842的典型应用电路
