aP8821的内部电路框图和引脚排列如图1所示，各引脚功能如表1所示。
图1 aP8821的内部电路框图和引脚排列

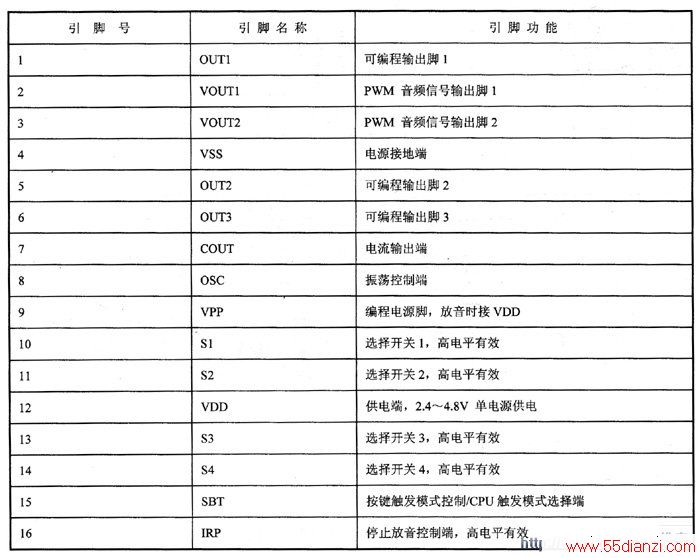

表1 aP8821的各引脚功能
aP8821具有按键触发模式和 CPU 触发模式：按键触发模式下的引脚S1～S4可控制4组声音，其余组由SBT键控制顺序播放，CPU触发模式下的S1～S4端根据二进制数据控制，SBT端输入比响应时间长的脉冲，以保证准确开始放音， 1111 和 1110 控制为不允许。各控制引脚的电平与语音段的关系如表2所示。

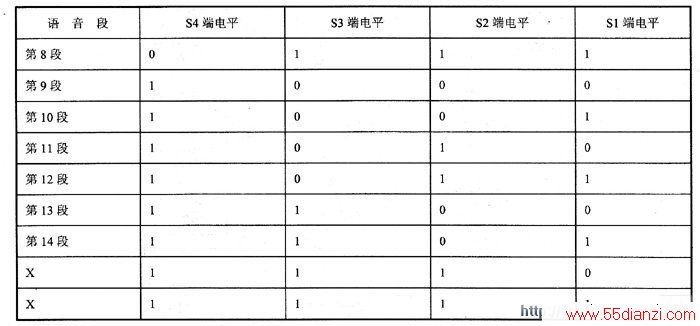

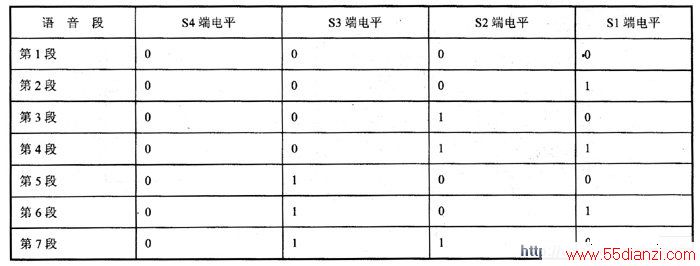

表2 各控制引脚的电平与语音段的关系
