图4 所示为使用ADI 公司ADV7623 的典型HDMI 收发器系统该系统将4 路输入HDMI 接收器（Rx）和具有音频提取功能的HDMI 发射器（Tx）集成在一起。HDMI 信号解码后，由 SHARC 音频DSP 提取并处理音频内容。然后，将处理后的音频发送到放大器和扬声器或重新插入HDMI 信号路径中。这款收发器还集成了OSD，可以省去分立OSD 引擎的成本，在 SOUNDBAR 音箱系统设计中非常实用。ADV7623 提供EDID 复制、HDCP 中继器支持和ARC 功能，支持强制性3D 视频格式。ADV7623 现已面市，采用144 引脚LQFP 封装，便于2 层PCB 设计。

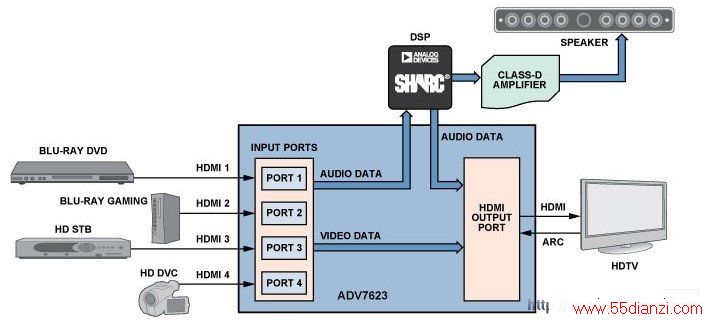

图4. 采用ADV7623 HDMI 收发器的HTiB 系统
HDMI收发器将多路输入HDMI 接收器和HDMI发射器集成在单一芯片上，可灵活提取和插入音频。将HDMI 收发器用于 HDMI A/V 中继器设计中（包括AVR、HTiB 和SOUNDBAR 音箱）将：
降低系统的物料成本——元件更少、PCB 面积更小、 PCB 层更少。
大大减轻硬件和HDMI 中继器系统软件设计工作，从而大幅缩减上市时间。
这些优势使HDMI 收发器成为低成本、高性能家庭视听系统设计的绝佳选择。
