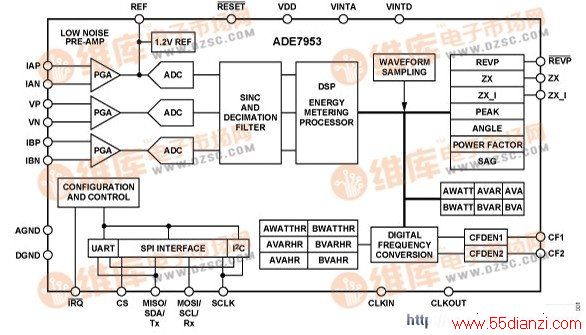

ADE7953的功能框图：
ADE7953单相多功能计量 IC 的特性和优势
ADE7953适合全世界的单相计量应用，在 3000 :1的动态范围内，其有功和无功 功率计 算误差小于0.1%，精度堪称业界最高。对于零线电流，其在 1000 :1动态范围内的有功和无功功率计算误差小于0.1%。利用零线电流测量功能，可以实现电表窃电检测和更高的计费精度。这款新器件还能够测量视在功率以及均方根电压和电流。此外，它还能提供波形采样、瞬时功率读数和电能质量指示，包括电压骤降、峰值电压和峰值电流等。ADE7953内置三个 Σ-Δ型 ADC（模数 转换器 ）和一个高精度计量引擎。各输入通道均支持独立且灵活的增益级，因此 ADE7953电能计量 IC 适合与各种电流 传感器 一起使用，如低阻值分流 电阻 和电流 变压器 等。两个片内积分器也有助于将 di/dt 传感器用于电流输入。
其它特性和优势包括：
·均方根电流和电压测量功能，其在500:1动态范围内的测量误差小于0.2%。
·可通过各种通信 接口 访问片内计量寄存器，包括 SPI（串行外设接口）、I2C和 UART（通用异步 接收器 / 发射器 ）。
·两个可配置的脉冲输出引脚提供与有功、无功或视在功率、均方根电流和电压成比例的输出。
·通过外部 IRQ 引脚可以获得全面的电能质量信息，如过流、过压、峰值和骤降检测等。
·3.3 V 电源 供电
