旋转开关的特性介绍及选用

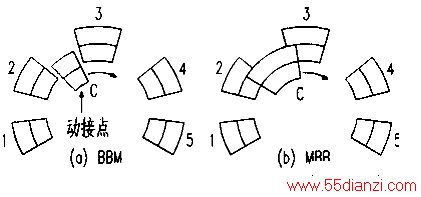

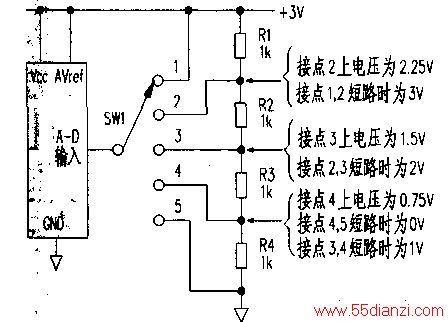

　　中上图是用旋转开关来选择输入到A／D转换器的电压的电路。如果选用BBM型开关，则输入电压有0.75V、1.5V、2.25V三种；而选用MBB型开关。则可输入0.75V、lV、1.5V、2V、2.25V、3V六种。

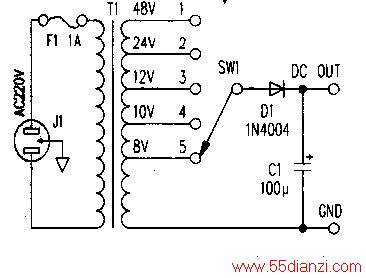

　　中下图是用旋转开关选择电源的输出电压。这种用途只能选择BBM型开关。如果选择MBB型。则会使变压器的绕组短路，熔断保险F1，甚至烧坏变压器。

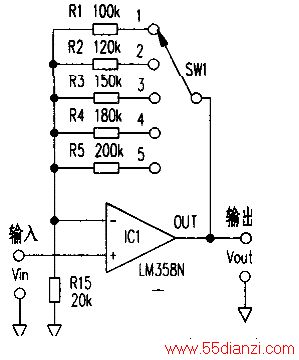

　　下图是用旋转开关改变放大器增益的电路，必须选用MBB型开关。即开关动接点和静接点不能出现断开状态，否则在开关转换瞬间，反馈电阻变成无穷大。放大器就会输出噪声。
