基于ISD1420的高响度语音电路设计

点击数：7780 次录入时间：03-04 11:52:16 整理：http://www.55dianzi.com 元器件特点及应用

    2 语音信号控制

    2.1语音电路构成

    根据训练要求，语音电路在起跑前10秒发出“长提示音”一声，然后每隔一秒发“短提示音”一声，计时回零时发“发令枪声”(发声规律可调)。

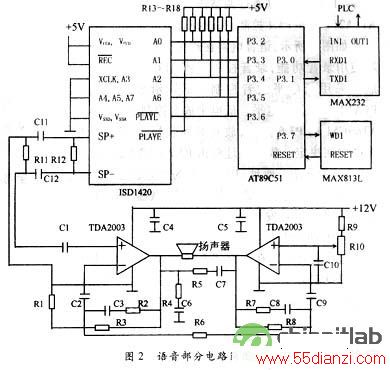

    语音部分电路设计见图2。“提示音”与“起跑枪声”由语音存储 /再生芯片ISD1420分段存储，ISD1420输出的音频信号经电容耦合到两片集成功率放大器TDA2003构成的BTL功放电路，最后由扬声器输出。MAX232将PLC送过来的RS232电平信号转换成TTL电平并送到单片机AT89C51，AT89C51根据PLC的指令，通过P3.6控制ISD1420的放音，P3.2～P3.5用来调整放音地址。MAX813L则作为看门狗为单片机AT89C51提供上电复位和运行监控，由P3.7提供喂狗信号。

    2.2语音电路特性

    选用语音存储/再生芯片ISD1420。该电路采用EEPROM存储方法将模拟语音数据直接写入半导体存储单元中，具有音质自然、可反复录放、抗干扰、低功耗等许多优点。ISD1420放音时间为20秒；最多可分为160段，每段段长最少125ms；输入采样6.4kHz；100000次录音周期；5V单电源供电，放音电流15mA，维持电流0.5μA。完全满足设计需要。使用28引脚的DIP封装芯片，引脚功能见参考文献［5］。

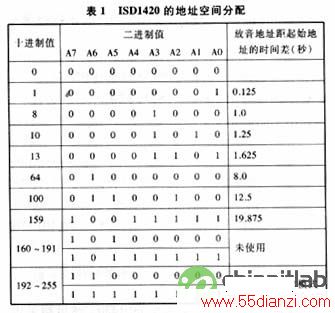

    地址引脚(A0～A7)有两个作用，取决于A7、A6的状态。当A7或A6有一个为“0”时，A0～A7解释为地址位，作为当前录放操作的起始地址。我们设计的电路使用了A0～A7的地址位功能。ISD1420的地址空间分配见表1。

根据需要，语音信号分为“提示音”和“发令枪声”两段存储数据，“长提示音”或“短提示音”则由放音时间来区分。利用A0～A7引脚的地址功能，将ISD1420的内部存储空间分成两部分。20秒存储空间分为前8秒存储“提示音”，后12秒存储“发令枪声”。本设计对语音信号的音质要求并不高，所以语音数据事先由模拟方式录入。由于实际放音持续时间都小于存储的时间(8秒、12秒)，可以通过调整语音芯片的低位地址A0、A1、A2(P3.2～P3.4控制)来选择合适的数据段播放。

www.55dianzi.com

    2.3BTL功放电路

    起跑装置要求在无交流电源时，可用电瓶供电，所以电源设定为12V。由于在户外使用，要求发出的声音具有一定的响度，即要求语音电路有较大功率输出。ISD1420内部输出级带有放大器，其直接的扬声器驱动功率为12.2mW(16Ω负载)，这距离我们的实际需要相差很大，因此后级功放必须保证能在低电压下输出大功率信号，以推动扬声器发声。

    要在单电源低电压条件下输出大功率信号，功放电路选择桥接式无变压器输出电路(即BTL电路)，其基本工作原理由图3所示的分立元件BTL电路简图说明。图中有四个输出管VT1～VT4，扬声器接在两个输出端之间。在输入信号u的正半周，VT1、VT4导通，VT2、VT3截止，输出电流如图中I1所示。在输入信号u的负半周，VT2、VT3导通，VT1、VT4截止，输出电流如图中I2所示。正、负半周，扬声器上的电位差方向相反，大小相等，都接近电源电压，所以对电源的利用率很高。理论上BTL电路效率可达78.5%。

    实际使用的电路如图2所示，两片10W集成功率放大器TDA2003接成BTL电路形式，通过电容与扬声器直接耦合，利用同时“推”“挽”的原理，扬声器上正弦波峰峰值电压近似为电源电压的两倍。输出基本能满足要求。

    3 软件设计

    AT89C51的软件设计相对简单。主要包括与PLC的串行通讯程序(12MHz晶振、4800波特率、八位异步方式)，放音控制程序，显示控制程序及喂狗程序。由于都是常规的方法，这里不在赘述。
