用步进继电器和电子时间继电器做成的灯箱定时控制器,可以根据冬夏不同光照时间,人为地调整开灯时间Tl和关灯时间T2,有效地节约电能和延长设备的使用寿命。

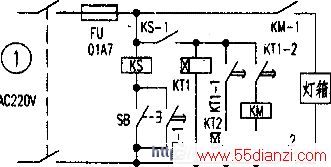

图1为灯箱定时控制器的电原理图。KS为BF型步进继电器,选用01A7型,单触点、2步序,交流220V,KTl、KT2是AFH3B-S8-30H型电子时间继电器。8脚插座式。线性刻度指针指示。最长延时30小时。KM为交流接触器,用来接通灯箱电源。
使用前先设定时间。例如下午5时下班,夏天7时开灯,半夜2时关灯,则设定T1为2小时,T2为7小时。其工作程序如下:
1.下班时按一下SB,KS动作,触点从“O”变成“1”:
KS-1接通,KTI得电,开始计时。
2.KTI定时时间到,KT1一1接通,KT2得电。开始计时;KTl-2接通,KM得电,点亮灯箱。
3.KT2定时时间到,KT2-l接通,KS跳一步。从“1”变成“0”,切断所有继电器电源,电路恢复到初始状态,为当天晚上的启动做好准备。
这个电路操作简单,安全可靠。除了用作灯箱定时控制外,也可用于霓虹灯、彩灯或其他定时控制。
