VF=VFO(1+At+Bt2+Ct2)
式中VF为传感器的正向电压,VF。为O度时的正向电压,A、B、C为常数,t为摄氏温度。

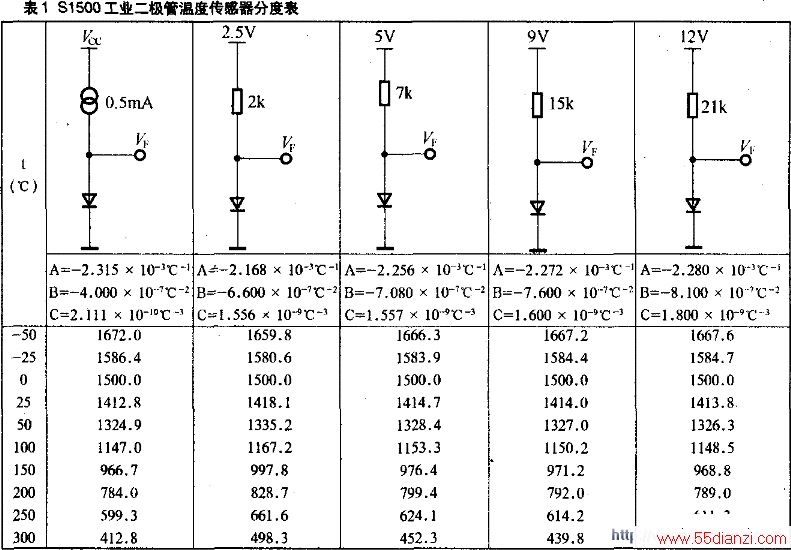

根据传感器的VFO及A、B、C常数可计算出不同温度下的正向电压值 并列出对照表,这就是传感器标准特性分度表。表1给出了S1500型传感器的标准特性分度表,限于篇幅,本表仅给出了几个常用温度下的正向电压分度值。
分度表的作用是:一是生产单位生产传感器的技术标准;二是使用单位了解和使用传感器的依据;三是分度表保证了传感器的一致性和互换性。
表2给出了传感器的性能规格,由表可见,传感器具有优良的性能,可满足-200℃~+300℃温度范围做分度温度传感器使用。
3.精度与等级
传感器的精度指批量传感器正向电压毫伏值偏离分度表的毫伏值或其折算的温度偏差,温度偏差是偏差毫伏值与灵敏度的比值。根据不同的偏差对传感器进行分级,就形成了精度等级,按照国际惯例,传感器的精度等级规定如表3所示。
4.功耗低
工作电流可从10μA~500μA,不可过大,否则会引起自热,影响温度测量的准确性。
