ABE模块由外设物理接口、音频引擎、本地4级互连、定时器(4个通用定时器和1个监视定时器)、时钟和复位管理器以及电源管理器组成，如图4所示。音频引擎是ABE模块的核心部分，它负责处理实时音频信号并且负责所有的数据传输。本地4级互连与Cortex—A9、DSP以及3级互连相连接，其中Cortex—A9、DSP与本地4级互连直接连接，其他如直接访问内存控制器等发起者，通过3级互连与本地4级互连间接连接。ABE模块具有自己独立的电源网域，并且可以在其他器件处于关闭模式时进行音频处理。
2 OMAP4430软件架构
OMAP4430除了有高度集成的硬件结构，还具有完整的软件架构，支持多种主流的嵌入式操作系统、高级语言编程资源和丰富的多媒体组件算法，可通过应用编程接口(API)和第三方开发工具方便地实现各种应用开发，使终端设备制造商和程序开发人员可以更快、更简便地进行开发。此外，软件架构对OMAP4430应用平台的性能和功耗进行优化，以确保产品具有最高的性能。

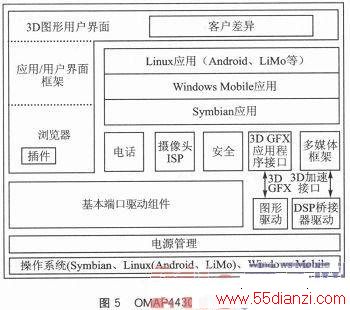

OMAP4430软件组件，具体框架结构如图5所示，主要包括：移动操作系统驱动程序、板级支持包(BSP)、基使能器、具有多媒体及用户界面／应用框架的预集成硬件加速多媒体编码器、作为具备系统级优化的唯一软件包——预集成连接(GPS、蓝牙、FM、WiFi)解决方案、系统级电源管理、基于集成3D图形及硬件的安全框架、集成的应用套件及跨多个操作系统的用户界面等。除此以外，OMAP4430软件架构还在视频、电源管理、成像、安全、图形用户界面以及互联方面具有与众不同的优势。
2．1 视频软件
为配合IVA 3硬件加速器，TI公司提供了广泛的视频编码，支持每秒30帧1080P的视频，具体格式有MPEG4、ASP、ON2 VP7、H．264 HP、AVS1．0、VC-1 AP、DivX6、Realvideo10以及Sorenson Spark v1等。这些编码支持视频回放、流媒体、摄像机功能、转码、视频电话会议、多路视频回放、多路摄像机、视频推送以及本地记录等使用实例。设备制造商以及开发者可以利用OMAP4430的可编程性解决未来不断发展的视频标准所出现的问题。
2．2 成像软件
成像软件优化了成像子系统，可提供分辨率高达2 000万像素、摄像到摄像仅1 s延时的图像，此性能相当于数码单反相机的性能。此外它还支持第三方成像应用，如防红眼、脸部识别、图像防抖／防手震技术、自动对焦／自动白平衡／自动曝光、视频噪音滤波等。成像软件与成像子系统硬件的结合，使得OMAP4430能提供最佳的成像性能。
2．3 图形软件
图形软件以其高度优化性与SGX540相结合，并支持所有主要的API，包括OpenGL ES2．0、OpenGL ES1．1、OpenVG1．1以及EGL1．3。 OMAP4430图形硬件和软件的结合为使用者提供了完美的图形。
2．4 电源管理
OMAP4430集成了业界领先的SmartReflex2技术，使得系统在高性能下保持低功耗，SmartReflex2技术将智能自适应硅技术、电路设计、软件相结合来解决能耗与性能管理的问题，使得设备制造商在提供丰富多媒体的同时延长电池寿命和减少散热。嵌入在OMAP4430的软件根据设备的活动操作模式以及最大功率的温度来调节电压、频率和功耗。开放式软件架构为低级别硬件技术、基于操作系统和第三方电源管理软件的兼容性提供智能协调。
2．5 安全性
TI公司的M-ShiELD移动安全技术被纳入OMAP4430，提供高级别的终端和内容安全。M—Shield移动安全技术是一个系统级的安全解决方案，通过硬件与软件的紧密结合来实现这种高水平的安全性。M—Shield软件安全技术是在OMAP4430应用平台的顶层构建，通过M—Shield硬件技术来加强，并且包括：安全签名工具、运行在安全环境的开发者工具包、与受保护的应用程序和软件歼发工具包相联系的安全中间软件组件、加强高级操作系统安全的安全包。此外，M—Shield安全中间软件组件提供标准API集，用以解决碎片管理和移植复杂性等问题。软件可以跨平台重新使用，允许现今平台的API集被持续利用。
2．6 互联技术
OMAP4430平台为包括GPS、WiFi、FM以及蓝牙等互联技术提供预先集成和验证的完整软件。OMAP4430还包括预先集成的硬件和软件接口来轻松地与任何外接调制解调器相连接，为设备制造商提供更多的选择和灵活性。
结语
OMAP4430开放式应用平台以其强大的性能，目前正被大力地应用于通信领域，特别是移动通信、无线Internet通信、有线或无线宽带接入网等领域，开发了许多基于OMAP4430的应用，取得了一定的成果。同时，物联网的发展也为OMAP4430的应用发展提供了远大的研究方向，OMAP4430必将对现代通信应用产生巨大而深远的影响。
