保密通讯作为通讯技术的一个重要分支，历来受到人们的重视和关注，它在国防、军事、外交、商务等领域中的重要作用是众所周知的。不少人在追求保密通讯的手段，但碍于有些是现行法规所明令禁止的、有些是由于设备复杂、价格昂贵难以承受的、也有些是因为编码、解码工作复杂而令人生畏的，因此都难以采用。这里我们向大家介绍一种保密通讯技术，它采取直接通话的方法，操作简单，使用方便。它的基本原理是发送的声音经调制后再送出，调制的频率允许任意设置，接收端要以同样频率解调后才能还原出真实的信息。实现这种保密通话的关键器件是集成电路TSG8341。

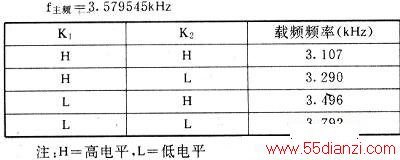

TSG8341是一片专用于通讯频率变换的大规模CMOS电路，它在主频确定的情况下，用户可以通过改变载频选择开关Kl、K2的状态来选取四种不同的调制、解调频率（见上表），以实现语言通讯保密，另外，我们还可以采取改变主频的方法（只要换用不同频率的石英晶体）来产生不同的调制频率，达到增加保密通讯的密码数的目的，使用户有更多的选择余地。

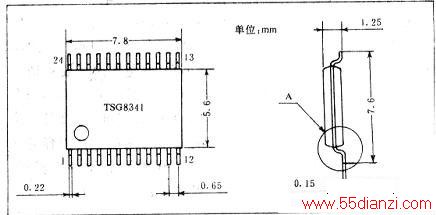

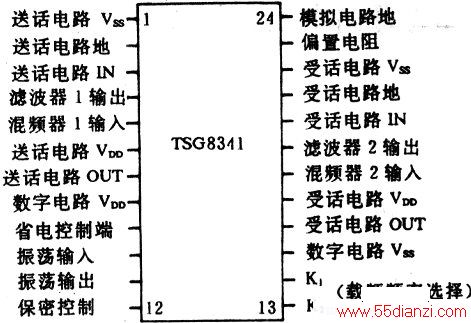

TSG8341具有良好的语言解码信噪比，当失真小于-35dB的情况下．S/N大于45dB。为了满足电池供电的需要，该lC特意设计了低功耗控制电路，当9脚为高电平时．TSG8341工作于省电模式，工作电流小于0.45mA。为了适应不同通讯要求的需要，还专门设置保密选择开关（12脚），当该脚为高电平时，保密开关打开，可进行保密通话，反之无保密作用。TSG8341采用扁平贴面塑料封装，它的外形、引脚名称分别见下图。由于它的体积很小，外围元件又少，很易于对现有的通信工具进行改装。

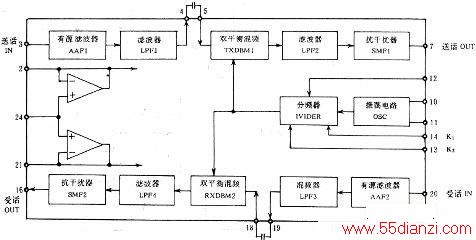

TSG8341内部具有2组相对独立的通道：接收通道与发送通道。送出的语音由3脚输入，经滤波电路滤波（由有源滤波器AAF1、低通滤波器LPF1组成）、抗干扰处理、频带限制后送入双平衡混频器进行调制。调制频率受振荡电路及分频电路的控制，然后再经低通滤波器、抗干扰电路、消失真电路处理后，由7脚输出。接收时，经调制过的语音信号从20脚输入．lC对它进行类似发送过程的处理（具体请参阅下图）．由16脚输出，所不同的是接收通道是对语音进行频率解调。只有当解调频率与调制频率一致时，才能还原出清晰的语言·否则将是一片杂音。由于TSG834I具有发射、接收两个通道，因此可实现双工通讯，极大地方便了使用者。

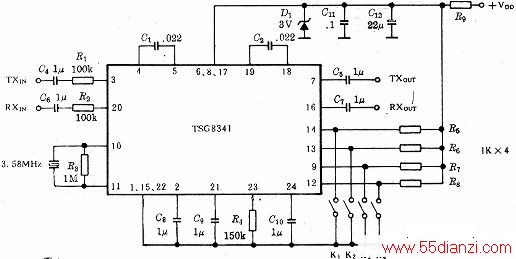

TSG8341在设计时已尽最大可能地将绝犬部分元件都集成在芯片上，因此它的外围电路非常简洁，从原理图（下图）上我们可以看到，安装时只需焊接少量的电阻和电容，因此非常方便成功率高。
为便于对现有设备进行改造，我们向大家提供印板图（下图）。

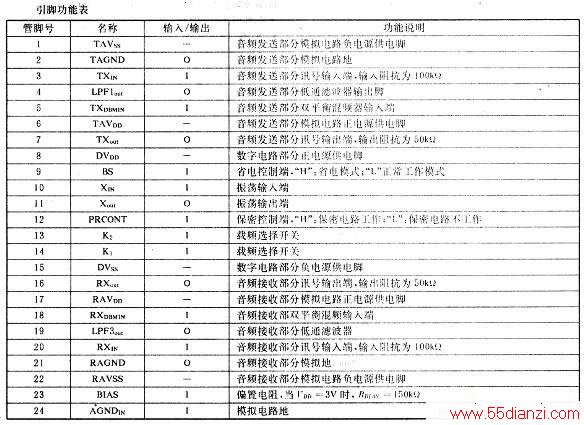

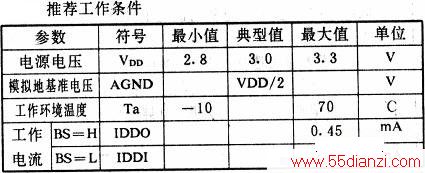

由于TSG8341的脚距很小，约0.4mm，因此印板的制作和IC的焊接都必须十分小心，以免短路。要提请注意的是IC直接焊在印板的焊接面，而不象其它元件那样插在元件面，先仔细复核各元件器，确认无误后即可通电调试，全机只须调整偏置电阻R4，令2脚的电压为1/2VDD(否则容易产生失真)。此后便可投入使用。关于TSG8341的进一步资料，请读者查阅管脚功能表（下表）和使用参数表（下表）。
作为TSG8341的基本应用是进行有线对讲的保密通话。
为充分利用TSG8341的资源，我们可以将对讲机设计成双向的，这实际上要在每一个终端都配置一片TSG8341。具体的做法是:在图4的基础上，TXIN前加装一级话筒放大电路．TXouT通过长线连至另一终端的RXIN，并在RXOUT后装接功率放大电路即可，两终端间要妥善接地。由于原理比较简单，具体的电路图读者可以自行设计。使用时通话的两终端PCONT、K2、Kl（12、13、14脚）要保持一致状态，即选择同一调制、解调频率（由K2、K1决定）采用同一工作方法（由PCONT决定）．否则语言都将失实。用这种办法还能对不少单位中大量使用的有线单工呼叫、对讲系统进行保密通话的改造。
根据同样的道理，我们还可以在电话上增设保密通讯功能，这在不少情况下是需要的。由于TSG834I具有保密选择开关，使得安装了该lC后的电话机既能进行保密通讯（PCONT-】时与同样装了TSG8341的话机通话）．又能进行公开通讯（PCONT=0时与其它一切话机通话）．由于这种兼容性，使得TSG8341的应用具有十分广泛的普遍性。现以常见的HAL型按键电话为例说明改造的方法。

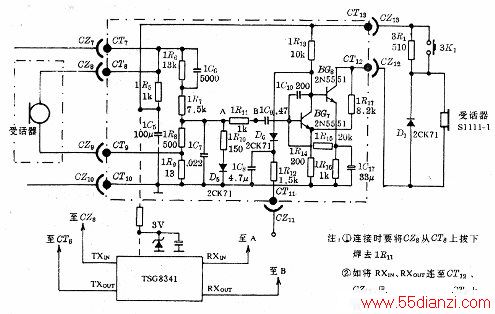

上图是电话机的送话和接收部分（其它部分略）我们只需将送话器的“1”端从CZ8上拨下，接TSG8341的TXJN．TG8341的TXouT连到CT8，并将1R11焊掉．A点接到RXIN．B点接到RXoUT。由于TSG8341的耗电甚微机，整个保密电路不另设电源，可直接利用电话线的馈电。TSG8341的接收通道的连接也可以采取这种办法：把受话器“2”端从C212处拨下．CT12连RXIN，CZ12连RXourT这样做虽然较为方便，但在短距离大信号通话时．TSG8341容易产生语音阻塞失真。其它型号的电话机也只需在相应的部位分别接入TSG834l的发送通道与接收通道就可进行保密通讯．4位开关可安装在电话机面板的适当位置。
TSG83/11的另一个重要应用领域是实现无线对讲机的保密通讯。无线对讲实际上是“开放式”的通讯，传递的信息很容易被人截获，如能在对讲机中也装上TSG8341，那么电波尽管也会被人接收，但检波后得到的却是被某一频率调制过的语言，根本无法听懂，只有装上TSG8341并用规定频率解调的对讲机才能还原出真实的语言。对讲机的线路比较多，加装TSG8341相当简单，总的原则是在对讲机的发射通道的话筒放大级后串接TSG8341的TX通道，在对讲机的接收通道的音频功放前串接TSG8341的RX通道，串接时TX和RX通道的输入、输出端不要搞反。由于TSG8341的最大输入信号幅度约为0.3V，按上述连接一般不会产生语音阻塞失真。对讲机的电源电压都比较高，要注意调节R9的阻值，这种改装由于不牵涉到线路的调试，而且TSG8341的TX和RX通道的典型增益都是OdB，因此改装都能一举成功。
