后馈天线

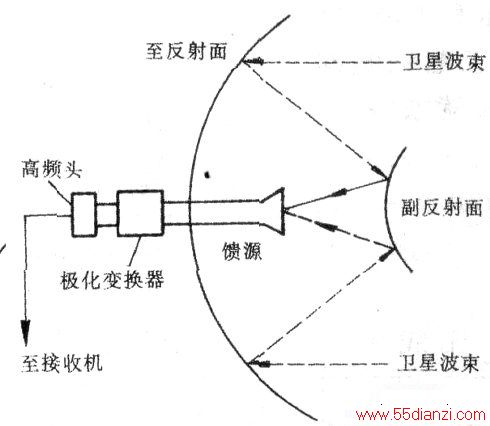

　　后馈天线的聚焦口在反射面的后端，是通过二次反射传达到高频头的，由于它结构是从卡赛格伦天文望远镜进化而来的，因此也称作卡赛格伦天线，如下图所示，其主要优点有①改善天线的电性能，尤其提高了天线口径的利用率，因为有两次反射，所以端口场强的振幅分布达到最佳化。②结构紧凑、馈电方便。因为照射器靠近主面顶点而向副面照射，馈线可很方便地从主面后面伸出，接收机的高频度部分可以直接放在主面后面靠近馈源，从而大大缩短高频馈线长度，这在单脉冲系统及低噪声系统中有重要意义；③由于双镜面天线用短焦距抛物面实现了长焦距抛物面的性能，所以缩短了天线的纵向尺寸，较有效地解决了存在于单镜面天线中的焦距长时性能虽好但结构复杂的矛盾；④由于与馈源对着的是双曲面，双曲面的反射把馈源辐射的能量散开了，因此在双镜面系统中返回馈源的能量较单镜面天线要少，从而减少了馈源的失配。
　　
　　这种天线的缺点是副面边缘绕射效应比较厉害，引起口面场振幅起伏和相位畸变，加上副面的遮挡使增益有些下降，旁瓣电平升高。
