极轴转动天线

　　卫星天线的驱动方式有手动和机动（电动）两种，天线的跟踪也可分成两种：双轴跟踪和单轴跟踪。
　　

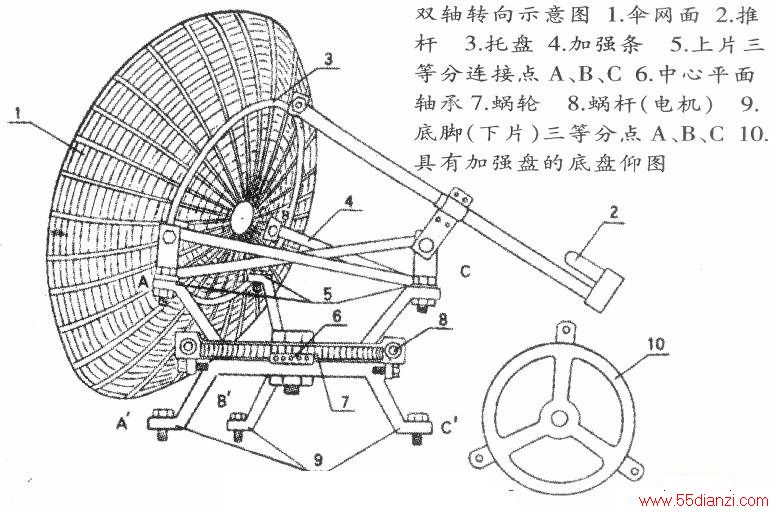

　　双轴跟踪天线的原理是对方位角和仰俯角同时加以跟踪，一般用于口径比较大的天线，如果用数学方式来表示，我们可以把方位确定为X轴，把仰角作为Y轴，那么，在亚太上空定向卫星的轨迹就可以看作X与Y轴卫星坐标点的集合。假定我们采用口径为3.2米的大形天线，驱动就应该采用重型推杆，方位和仰角个一支。当然也可以采用蜗轮式传动，下图展示了一种双轴网形天线示意图。天线控制器（简称“天控器”）在这里起到了“四两拨千斤”的作用，本装置采用了PBI生产的SAC-2200型双轴天控器，它具有自动选择（精度可小于0.3度）、跟踪某一个或预置几个卫星（精度可小于0.1度）等功能，使天线迅速地找到视角范围内的任何一颗需要的卫星，并以信号跟踪的方式保证天线处于最佳接收状态。单轴跟踪天线又叫做极轴转向天线，在天控器的配合下可以自动寻星、对星和微调。特别适用于家庭个体接收，故又俗称“极轴套站”。这里包含了三大单元：驱动单元，由电动推杆或蜗轮机组成；控制单元，由PBI生产的E2-2000型天控器组成；结构单元，由精心设计的极轴座架组成。
