海尔XPB70-71GS波轮双筒洗衣机控制系统

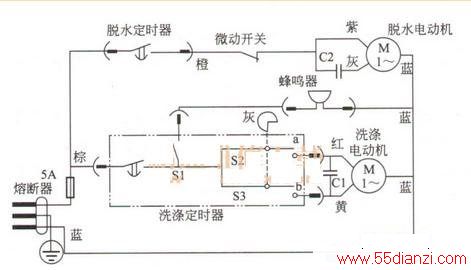

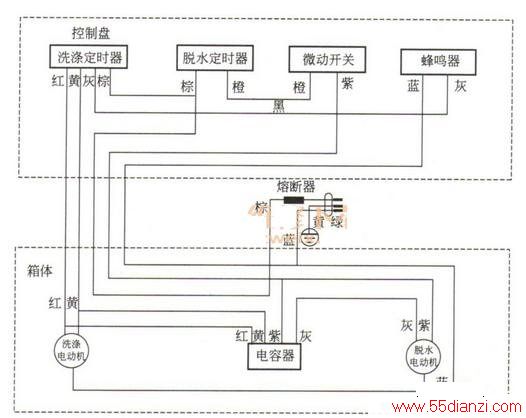

　　海尔XPB70-71GS型波轮双筒洗衣机的控制系统由定时器、开关、蜂鸣器等构成，如上图所示。它的电气接线图，如下图所示。



  　　1．洗涤控制
　　
　　该机通上市电电压，拧动洗涤定时器选择好洗涤时间后，洗涤定时器的主触点接通，随着定时器的运转，触点S2和S3轮流接通。当S2接通期间，220V市电电压通过该开关为洗涤电动机供电，在启动电容C1的配合下，洗涤电动机开始顺时针运转；当S2接通期间，洗涤电动机就会逆时针运转。电动机按正转、停止、反转的周期运转后，通过传动带带动波轮运转，实现衣物的洗涤。在洗涤结束前15s，定时器内的触点S1接通，为蜂鸣器供电，蜂鸣器开始鸣叫，提醒用户洗涤即将结束。
　　
　　2．脱水控制
　　
　　当盖严脱水筒的上盖使微动开关（盖开关）接通，并且旋转脱水定时器使其触点接通后，市电电压不仅加到脱水电动机的主绕组两端，而且在运转电容C2的作用下，使流过副绕组的电流超前主绕组90°的相位差，于是主、副绕组形成两相旋转磁场，驱动转子运转，带动脱水筒旋转，实现衣物的甩干脱水。
　　
　　3．标准、轻柔控制
　　
　　该机的定时器将水流开关和定时器结合在一起，通过定时器外面的摇杆就可以控制定时器内部凸轮的滑动，也就可以控制触点S2、S3的接通时间，改变了洗涤电动机的运行时间，也就实现了标准洗涤和轻柔洗涤两种洗涤方式的控制。
