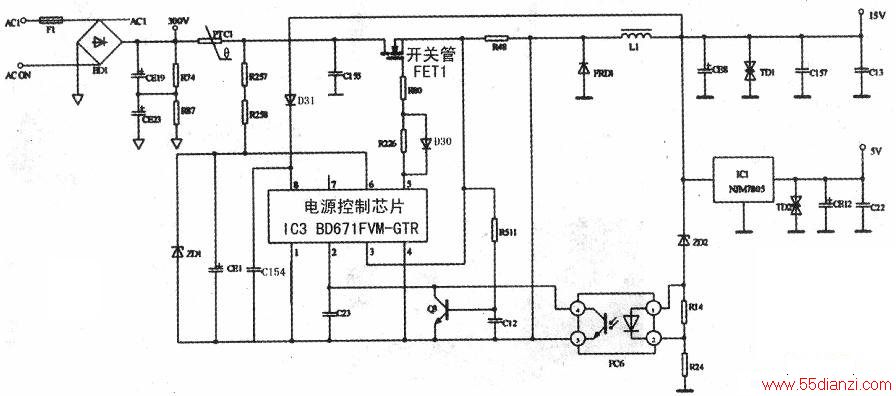

该机主电源电路采用电源芯片IC3(BD671FVM-GTR)、开关管FET1为核心构成的串联降压型开关电源，如下图所示。
1．BD671FVM-GTR的实用资料
BD671FVM-GTR是一种性能优异的电流控制型电源芯片。
2．功率变换
继电器RY15的触点闭合后，220V市电电压通过BD1桥式整流．CE19、CE23滤波产生300V左右的直流电压。该电压一路为变频压缩机驱动模块(IPG模块)供电，另一路经PTC1限流后，不仅加到开关管FET1的S极，而且经R257、R258限流对CE1充电，在CE1两端建立启动电压。当CE1两端电压达到16V左右时，电源芯片IC3启动，内部稳压器工作并输出电压。该电压经C154滤波后，不仅为IC3内部的振荡器等电路供电，振荡器等电路工作后产生开关管激励脉冲，再经驱动电路放大后从IC3的⑤脚输出。⑤脚输出的脉冲为低电平时，经R226、R80驱动FET1导通，此时300V电压经FET1的S/D极、R48、L1、CE8、C157构成的回路为CE8、C157充电，不仅在它们两端建立15V直流电压，而且使Ll产生左正、右负的电动势。⑤脚输出的脉冲电压为高电平时，经R80、D30使FET1截止，此时Ll因没有导通电流而通过自感产生右正、左负的电动势，该电动势经CE8、续流二极管FRD1构成的回路为CE8、C157继续充电，使CE8、C157在一个振荡周期都可以得到能量。因此，该电源电路的效率高于并联型开关电源。
芯片IC3进人工作状态后，工作电流增大，300V供电经R257、R258限流提供的电压不能满足IC3正常工作的需要，当CE8两端建立15V电压后，由该电压经D31为IC3供电。
该电源工作后．CE8两端的电压不仅为IPG模块的前级供电，而且通过5V稳压器IC1稳压输出Sv电压，经CE2滤波后为主控制器T5CVl等供电。
3．稳压控制
当市电升高或负载变轻引起主电源输出的电压升高时，滤波电容CE8两端升高的电压使稳压管ZD2导通加强，为光耦合器PC6①脚提供的电压升高。由于PC6的②脚通过R24接地，所以PC6内的发光二极管因导通电压升高而发光强度增大，致使PC6内的光敏管因受光加强而导通加强，将IC3的②脚电位拉低，经IC3内的电路处理后，使⑤脚输出的激励脉冲的占空比减小。FET1导通时间缩短，电感L1存储的能量减小，使输出端电压下降到规定值。当输出端电压下降时，稳压控制过程相反。
4．软启动控制
芯片IC3的②脚外接的C23是软启动电容。它在开机瞬间需要充电，充电使IC3的②脚电位由低升高到正常，经IC3内的控制电路处理后，使IC3的⑤脚输出的激励脉冲的占空比逐渐增大到正常，避免了开关管FET1在开机瞬间因过激励而损坏，实现软启动控制。
5．过压保护
由于该电源电路属于串联型开关电源，所以开关管FET1击穿后，300V电压通过FET1直接为负载供电，必然会导致变频模块等元器件损坏，为此该电源设置了击穿短路型稳压管TD1构成的过压保护电路。
当FET1击穿或稳压控制电路异常，导致开关电源输出电压升高，使TD1两端电压达到24V后TD1击穿，使熔断器F1过流熔断，切断市电输入回路，开关电源停止工作，实现过压保护。不过，因电路内设置了取样电阻R48，所以在F1熔断前，R48可能就会过流熔断，导致IC3等元件过压损坏。
6．过流保护
当负载过流，在取样电阻R418两端产生的压降升高。该电压不仅加到IC3的③脚，而且通过R511限流使Q3导通，将IC3的②脚电位拉低。IC3的③脚电位升高和②脚电位下降后，经其内部电路处理后，都会导致开关管导通时间缩短或停止工作，以免开关管过流损坏。
