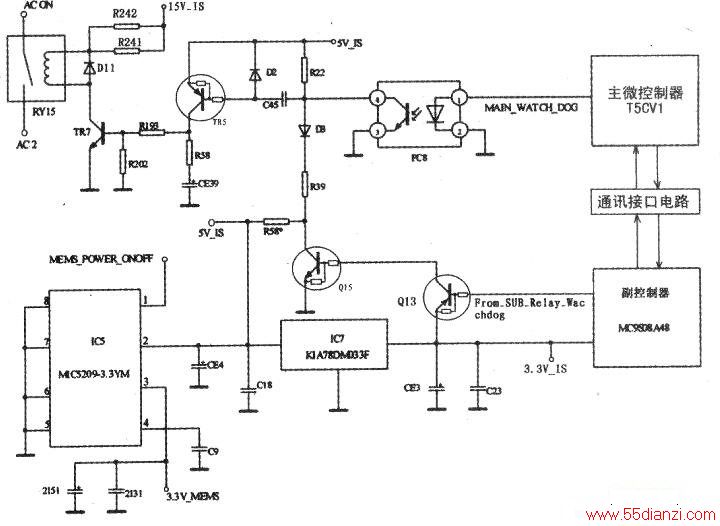

三星变频洗衣机3.3V电源与待机控制电路由IC5、IC7、PC8、TR5、TR7、RY15和微控制器等构成，如下图所示：
1. 3.3V电源电路
该机的3.3V电源电路由稳压器lC5和IC7构成。
其中，IC7就是普通的三端稳压器，副电源电路输出的5V供电电压5V-IS经CE4和C18滤波后，再经IC7稳压输出3.3V_IS电压为副微控制器MC9S08A48等电路供电。而IC5是受控型3.3V稳压器，SV-IS电压加到IC5的②脚，只有它的①脚输入的电源控制信号MEMS_POWER_ONOFF为开机信号时，它内部的3.3V稳压器才能输出3.3V电压3.3V_MEMS，为MEMS电路供电；IC5的①脚输入的是关机信号时无3.3V_MEMS电压输出。
2．待机控制电路
按启动键后，副微控制器输出的控制电压From_SUB_Relay_Watchdong经带阻三极管Q13、Q15放大后，再通过R39、D3、C5使TR5导通，由TR5的c极输出的电压经R193、R202分压限流后使TR7导通，为继电器RY15的线圈提供导通电流，RY15内的触点闭合，为主电源电路供电。主电源电路工作后，不仅为变频驱动电路供电，而且为主控制器供电。主控制器工作后，输出的控制电压MAIN_WATCH_DOG经PC8耦合，利用C45为TR5提供导通电压。此时，副微控制器通过接口电路检测到主控制器已输出控制信号后，就不再输出From_SUB_Re-lay_Watchdong信号，RY15内触点的闭合仅由主微控制器进行控制。
