至于接收器和发送器，这里采用有限状态机的方式来实现。由于要工作在全双工模式下，所以接收和发送要采用两个有限状态机。有限状态机的每一个状态用来发送/接收移位数据。发送和接收的具体实现方式是移位。移位的时钟来自上面所述的分频器的，也就是根据各自的波特率进行。虽然此部分很繁琐，但是实现并不困难，请读者参阅文献[3]、[4]和[5]。
4 模块功能仿真

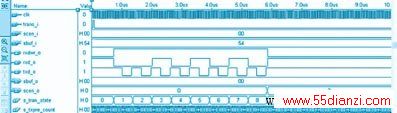

图2是串行口工作在方式0下发送数据的仿真图。输入信号trans_i是发送的启动信号（高电平有效）。它的出现使内部用于发送的状态机启动，同时使内部计数器复位，以便使每位的发送过程与计数器同步。计数器满刻度偏转一次，状态机的状态就会增加1。如图所示，在状态0向状态1转换时，将要发送的8位数据的最低为输出到rxd_o，这一数据的电平一直维持到状态1向状态2转换，这时开始输出第二位数据。依此类推，在状态8的末尾，8位数据完全输出完毕后，指示是否有数据输出的信号rxdwr_o变为低电平，表示数据已经发送完毕。同时，发送完成的指示信号（scon_o[0…2]中的相应位）也会置位。

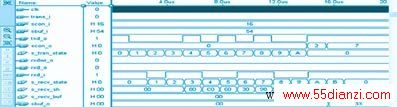

图3是工作于方式0的串行口接收数据的仿真图。接收状态机的启动依靠的是输入信号 ren、ri。当ren=1且ri=0时，就会启动一次接收过程。如图中所示，接收过程始于状态0的末尾scon_i的ren=1的时候（图中左边的竖线处），而在下一个状态（状态1）的末尾就会将外部输入引脚的值移入内部的移位寄存器，依此类推，直到状态8的末尾将第8位数据移入，同时使接收缓冲寄存器和sbuf_o的值都为刚才移位所得到数值，以送往控制器处理。同时，接收完成的指示信号（scon_o[0…2]中的相应位）也会置位。

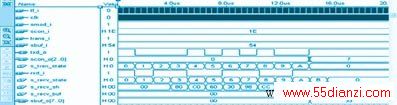

图4是工作于方式1的串行口的接收和发送数据同时进行的仿真图。方式1中发送和接收数据的时钟源自tf_i。其发送的启动信号仍然是trans_i; 接收的启动信号是检测到外部输入信号rxd_i有负跳沿出现。如图中所示，在接收状态机的状态0的末尾，负跳沿被检测到，状态机马上启动，转入下一个状态 1。在状态1中，三次扫描检测rxd_i引脚的值，如果有两次或者三次值是“0”，则说明收到的起始位的值是“0”，状态机转入下一状态准备接收数据位，依此类推直到状态9的末尾将8位数据位最后一位收到并移如移位寄存器。再在下一个状态（状态10）接受停止位，如果停止位有效（停止位送至rb8，图中的 scon_o（2）），则将接收到的数据送到接受缓冲区，并输出。至于发送，首先要发送的是起始位“0”，最后还要发送一位停止位“1”，上图中很清楚的表示了这一过程。

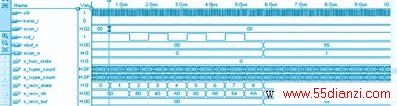

图5是工作于方式2的串行口的接收和发送数据同时进行的仿真图。方式2和方式1的接收和发送的工程是一样的。不同的在接收时，它用来送入rb8的值不是停止位而是可编程控制位，同时也是根据对这一位的判断来决定接收是否有 效。（图中接收的可编程控制位是“1”）在发送时，它在停止位之前还发送一位可编程控制位tb8（图中scon_i的最低位）。
至于方式3下串口的工作情况，除波特率不同外，其他与方式2完全一样，图6是工作于方式3的串行口的接收和发送数据同时进行的仿真图。
5 结束语
本文设计的兼容MCS-51单片机的串行通讯口IP核采用完全同步的设计，系统在统一的时钟下工作。时钟周期只与所选用的fpga/cpld芯片的延时有关，而与设计无关，因此，串行通讯口的波特率可根据时钟周期任意调整。另外，此串行通讯口ip 核已经结合其它ip核做成了一个soc系统，并成功地通过了fpga的测试。
