AT89C2051内部结构与功能

10.1.1 AT89C2051主要性能

AT89C2051是ATMEL公司生产的带2K字节闪速可编程可擦除只读存储器(EEPROM)的8位单片机，它具有如下主要特性：

·和MCS-51产品的兼容

·2K字节可重编程闪速存储器

·耐久性：1,000写／擦除周期

·2.7V～6V的操作范围

·全静态操作：0Hz～24MHz

·两级加密程序存储器

·128×8位内部RAM

·15根可编程I/O引线

·两个16位定时器/计数器

·六个中断源

·可编程串行UART通道

·直接LED驱动输出

·片内模拟比较器

·低功耗空载和掉电方式

　

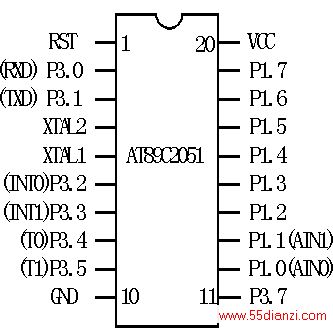

图10.1 AT89C2051的结构框图

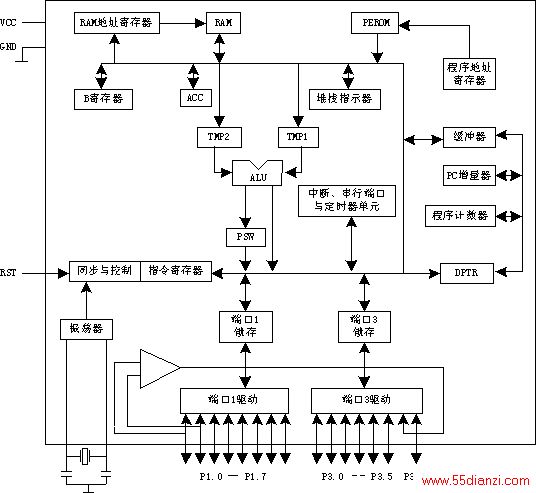

10.1.2  AT89C2051的结构框图

AT89C2051是一带有2K字节闪速可编程可擦除只读存储体(EEPROM)的低电压，高性能8位CMOS微型计算机。如图10.2所示。它采用ATMEL的高密非易失存储技术制造并和工业标准MCS—51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPL1和闪速存储器，ATMEL AT89C2051是一强劲的微型计算机，它对许多嵌入式控制应用提供一高度灵活和成本低的解决办法。
