这个电阻可限制流入600V二极管D2的电流(图3)，同样，驱动的对称性要求高低端栅极电阻相等，所以低端栅极电阻应适应减小以满足要求。
注意：
& nbsp;
当使用的驱动IC没有分开的逻辑地时，例如有些IC的输入和输出共享一个地COM，上述讨论的两种方法都可以应用，然而应注意并确保输入逻辑在允许电平内。
9.附录1 : IR2110寄生二极管结构

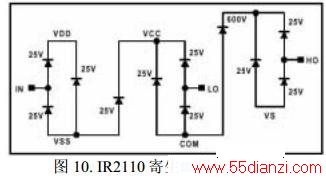

图10是IR2110的寄生二极管结构图，这基本体现了绝对最大额定值表。IR2110有独立逻辑地和输出地，在某些驱动IC中，由于管脚的限制，这两个地合并为一个。
