START：
MOV P1，#0FFH ;关所 灯
MOV 30H，#00H ;软件计数器预清0
MOV TMOD，#00000001B ;定时/计数器0工作于方式1
MOV TH0，#3CH
MOV TL0，#0B0H ;即数15536
SETB EA ;开总中断允许
SETB ET0 ;开定时/计数器0允许
SETB TR0 ;定时/计数器0开始运行
LOOP： AJMP LOOP ;真正工作时，这里可写任意程序
TIME0： ;定时器0的中断处理程序
PUSH ACC
PUSH PSW ;将PSW和ACC推入堆栈保护
INC 30H
MOV A，30H
CJNE A，#20，T_RET ;30H单元中的值到了20了吗？
T_L1： CPL P1.0 ;到了，取反P10
MOV 30H，#0 ;清软件计数器
T_RET：
MOV TH0，#15H
MOV TL0，#9FH ;重置定时常数
POP PSW
POP ACC
RETI
END
先自己分析一下，看看是怎么实现的？这里采用了软件计数器的概念，思路是这样的，先用定时/计数器0做一个50毫秒的定时器，定时是间到了以后并不是 立即取反P10，而是将软件计数器中的值加1，如果软件计数器计到了20，就取反P10，并清掉软件计数器中的值，不然直接返回，这样，就变成了20次定 时中断才取反一次P10，因此定时时间就延长了成了20*50即1000毫秒了。
这个思路在工程中是非常有用的，有的时候我们需要若干个定时器，可51中总共才有2个，怎么办呢？其实，只要这几个定时的时间有一定的公约数，我们就 能用软件定时器加以实现，如我要实现P10口所接灯按1S每次，而P11口所接灯按2S每次闪烁，怎么实现呢？对了我们用两个计数器，一个在它计到20 时，取反P10，并清零，就如上面所示，另一个计到40取反P11，然后清0，不就行了吗？这部份的程序如下
ORG 0000H
AJMP START
ORG 000BH ;定时器0的中断向量地址
AJMP TIME0 ;跳转到真正的定时器程序处
ORG 30H
START：
MOV P1，#0FFH ;关所 灯
MOV 30H，#00H ;软件计数器预清0
MOV TMOD，#00000001B ;定时/计数器0工作于方式1
MOV TH0，#3CH
MOV TL0，#0B0H ;即数15536
SETB EA ;开总中断允许
SETB ET0 ;开定时/计数器0允许
SETB TR0 ;定时/计数器0开始运行
LOOP： AJMP LOOP ;真正工作时，这里可写任意程序
TIME0： ;定时器0的中断处理程序
PUSH ACC
PUSH PSW ;将PSW和ACC推入堆栈保护
INC 30H
INC 31H ;两个计数器都加1
MOV A，30H
CJNE A，#20，T_NEXT ;30H单元中的值到了20了吗？
T_L1： CPL P1.0 ;到了，取反P10
MOV 30H，#0 ;清软件计数器
T_NEXT：
MOV A，31H
CJNE A，#40，T_RET ;31h单元中的值到40了吗？
T_L2：
CPL P1.1
MOV 31H，#0 ;到了，取反P11，清计数器，返回
T_RET：
MOV TH0，#15H
MOV TL0，#9FH ;重置定时常数
POP PSW
POP ACC
RETI
END
您能用定时器的办法实现前面讲的流水灯吗？试试看。
20、单片机定时/计数器实验
前面我们做了定时器的实验，现在来看一看计数实验，在工作中计数常常会有两种要求：第一、将计数的值显示出来，第二、计数值到一定程度即中断报警。第 一种如各种计数器、里程表，第二种如前面例中讲到的生产线上的计数。先看第一种吧。我们的硬件中是这样连线的：324组成的振荡器连到定时/计数器1的外 部管脚T1上面，我们就利用这个来做一个计数实验，要将计数的值显示出来，当然最好用数码管了，可我们还没讲到这一部份，为了避免把问题复杂化，我们用 P1口的8个LED来显示计到的数据。
程序如下：
ORG 0000H ，http://www.51hei.com
AJMP START
ORG 30H
START：
MOV SP，#5FH
MOV TMOD，#01000000B ;定时/计数器1作计数用，0不用全置0
SETB TR1 ;启动计数器1开始运行。
LOOP： MOV A，TL0
MOV P1，A
AJMP LOOP
END
在硬件上用线将324的输出与T1连通（印板上有焊盘）运行这种程序，注意将板按正确的位置放置（LM324放在左手边，LED排列是按从高位到低们排列）看到什么？随着324后接的LED的闪烁，单片机的8只LED也在持续变化，注意观察，是不是按二进制：
00000000
00000001
00000010
00000011
这样的次序在变呢？这就对了，这就是TL0中的数据。
程序二：
ORG 0000H
AJMP START
ORG 001BH
AJMP TIMER1 ;定时器1的中断处理
ORG 30H
START： MOV SP，#5FH
MOV TMOD，#01010000B ;定时/计数器1作计数用，模式1，0不用全置0
MOV TH1，#0FFH
MOV TL1，#0FAH ;预置值，要求每计到6个脉冲即为一个事件
SETB EA
SETB ET1 ;开总中断和定时器1中断允许
SETB TR1 ;启动计数器1开始运行。
AJMP $
TIMER1：
PUSH ACC
PUSH PSW
CPL P1.0 ;计数值到，即取反P1.0
MOV TH1，#0FFH
MOV TL1，#0FAH ;重置计数初值
POP PSW
POP ACC
RETI
END
上面这个单片机程序完成的工作很简单，就是在每6个脉冲到来后取反一次P1。0，因此实验的结果应当是：LM324后接的LED亮、灭6次，则P1。0口所接LED亮或灭一次。这实际就是我们上面讲的计数器的第二种应用。
程序三：外部中断实验
ORG 0000H
AJMP START
ORG 0003H ;外部中断地直入口
AJMP INT0
ORG 30H
START： MOV SP，#5FH
MOV P1，#0FFH ;灯全灭
MOV P3，#0FFH ;P3口置高电平
SETB EA
SETB EX0
AJMP $
INT0：
PUSH ACC
PUSH PSW
CPL P1.0
POP PSW
POP ACC
RETI
END
本程序的功能很简单，按一次按钮1（接在12管脚上的）就引发一次中断0，取反一次P1。0，因此理论上按一下灯亮，按一下灯灭，但在实际做实验时， 可能会发觉有时不“灵”，按了它没反应，但在大部份时候是对的，这是怎么回事呢？我们在讲解键盘时再作解释，这个程序本身是没有问题的。
21、单片机串行口介绍
介绍：串行口是单片机与外界进行信息交换的工具。
8051单片机的通信方式有两种：

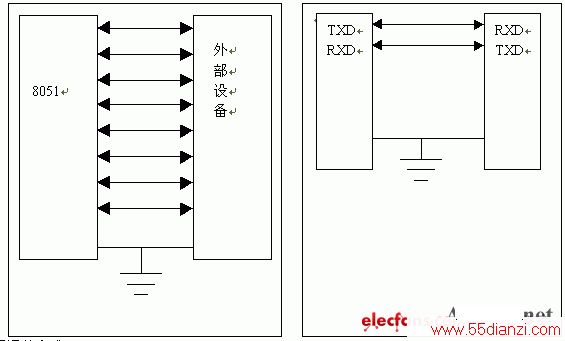

并行通信：数据的各位同时发送或接收。 串行通信：数据一位一位次序发送或接收。参看下图：
