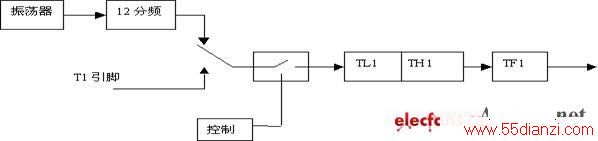

《单片机定时器记数器结构》
结论：只要计数脉冲的间隔相等，则计数值就代表了时间的流逝。由此，单片机中的定时器和计数器是一个东西，只不过计数器是记录的外界发生的事情，而定 时器则是由单片机供给一个非常稳定的计数源。那么供给组定时器的是计数源是什么呢？看图1，原来就是由单片机的晶体震荡器经过12分频后获得的一个脉冲 源。晶体震荡器的频率当然很准，所以这个计数脉冲的时间间隔也很准。问题：一个12M的晶体震荡器，它供给给计数器的脉冲时间间隔是多少呢？当然这很不 难，就是12M/12等于1M，也就是1个微秒。结论：计数脉冲的间隔与晶体震荡器有关，12M的晶体震荡器，计数脉冲的间隔是1微秒。
四、溢出
让我们再来看水滴的例程，当水持续落下，盆中的水持续变满，最终有一滴水使得盆中的水满了。这个时候如果再有一滴水落下，就会发生什么现象？水会漫出来，用个术语来讲就是“溢出”。
水溢出是流到地上，而计数器溢出后将使得TF0变为“1”。至于TF0是什么我们稍后再谈。一旦TF0由0变成1，就是产生了变化，产生了变化就会引 发事件，就象定时的时间一到，闹钟就会响一样。至于会引发什么事件，我们下次课再介绍，现在我们来研究另一个问题：要有多少个计数脉冲才会使TF0由0变 为1。
五、任意定时及计数的办法 刚才已研究过，计数器的容量是16位，也就是最大的计数值到65536，因此计数计到65536就会产生溢出。这个没有问题，问题是我们现实生活中，经常 会有少于65536个计数值的要求，如包装线上，一打为12瓶，一瓶药片为100粒，怎么样来满足这个要求呢？
提示：如果是一个空的盆要1万滴水滴进去才会满，我在开始滴水之前就先放入一勺水，还需要10000滴嘛？对了，我们采用预置数的办法，我要计 100，那我就先放进65436，再来100个脉冲，不就到了65536了吗。定时也是如此，每个脉冲是1微秒，则计满65536个脉冲需时65.536 毫秒，但现在我只要10毫秒就能了，怎么办？10个毫秒为10000个微秒，所以，只要在计数器里面放进55536就能了。
17、单片机定时器/计数器的方式
从上一节我们已经得知，单片机中的定时/计数器都能有多种用途，那么我怎样才能让它们工作于我所需要的用途呢？这就要通过定时/计数器的方式控制字来设置。
在单片机中有两个特殊功能寄存器与定时/计数有关，这就是TMOD和TCON。顺便说一下，TMOD和TCON是名称，我们在写程序时就能直接用这个 名称来指定它们，当然也能直接用它们的地址89H和88H来指定它们（其实用名称也就是直接用地址，汇编软件帮你翻译一下而已）。
《TMOD结构》
从图1中我们能看出，TMOD被分成两部份，每部份4位。分别用于控制T1和T0，至于这里面是什么意思，我们下面介绍。
《TCON结构》
从图2中我们能看出，TCON也被分成两部份，高4位用于定时/计数器，低4位则用于中断（我们暂不管）。而TF1（0）我们上节课已提到了，当计数溢出后TF1（0）就由0变为1。原来TF1（0）在这儿！那么TR0、TR1又是什么呢？看上节课的图。
计数脉冲要进入计数器还真不不难，有层层关要通过，最起码，就是TR0（1）要为1，开关才能合上，脉冲才能过来。因此，TR0（1）称之为运行控制 位，可用指令SETB来置位以启动计数器/定时器运行，用指令CLR来关闭定时/计数器的工作，一切尽在自已的掌握中。
《单片机定时器/计数器结构》
定时/计数器的四种工作方式

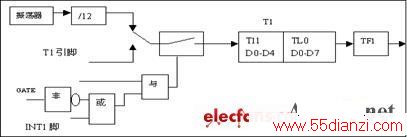

工作方式0
定时器/计数器的工作方式0称之为13位定时/计数方式。它由TL（1/0）的低5位和TH（0/1）的8位组成13位的计数器，此时TL（1/0）的高3位未用。
我们用这个图来讨论几个问题：
M1M0：定时/计数器一共有四种工作方式，就是用M1M0来控制的，2位正好是四种组合。
C/T：前面我们说过，定时/计数器即可作定时用也可用计数用，到底作什么用，由我们根据需要自行决定，也说是决定权在我 们
