2、中断响应过程CPU响应中断时，首先把当前指令的下一条指令（就是中断返回后将要 执行的指令）的地址送入堆栈，然后根据中断标记，将对应的中断入口地址送入PC，PC是程序指针，CPU取指令就根据PC中的值，PC中是什么值，就会到 什么地方去取指令，所以程序就会转到中断入口处继续执行。这些工作都是由硬件来完成的，不必我们去考虑。这里还有个问题，大家是否注意到，每个中断向量地 址只间隔了8个单元，如0003－000B，在如此少的空间中如何完成中断程序呢？很简单，你在中断处安排一个LJMP指令，不就能把中断程序跳转到任何 地方了吗？一个完整的主程序看起来应该是这样的：
ORG 0000HLJMP START
ORG 0003H
LJMP INT0 ；转外中断0ORG 000BH
RETI ；没有用定时器0中断，在此放一条RETI，万一 “不小心“产生了中断，也不会有太大的后果。。
中断程序完成后，一定要执行一条RETI指令，执行这条指令后，CPU将会把堆栈中保存着的地址取出，送回PC，那么程序就会从主程序的中断处继续往 下执行了。注意：CPU所做的保护工作是很有限的，只保护了一个地址，而其它的所有东西都不保护，所以如果你在主程序中用到了如A、PSW等，在中断程序 中又要用它们，还要保证回到主程序后这里面的数据还是没执行中断以前的数据，就得自己保护起来。
中断系统的控制寄存器：
中断系统有两个控制寄存器IE和IP，它们分别用来设定各个中断源的打开／关闭和中断优先级。此外，在TCON中另有4位用于选择引起外部中断的条件并作为标志位。
1．中断允许寄存器--IE
IE在特殊功能寄存器中，字节地址为A8H，位地址（由低位到高位）分别是A8H-AFH。
IE用来打开或关断各中断源的中断请求，基本格式如下图二所示：
EA：全局中断允许位。EA＝0，关闭全部中断；EA＝1，打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。
×：无效位。
ES：串行I／O中断允许位。ES＝1，打开串行I／O中断；ES＝0，关闭串行I／O中断。
ETl；定时器／计数器1中断允许位。ETl＝1，打开T1中断；ETl＝O，关闭T1中断。
EXl：外部中断l中断允许位。EXl＝1，打开INT1；EXl＝0，关闭INT1。
ET0：定时器／计数器0中断允许位。ET0＝1，打开T0中断；ET0＝0，关闭TO中断。
EXO：外部中断0中断允许位。Ex0＝1，打开INT0;EX0=0，关闭INT0.
中断优先寄存器--IP：
IP在特殊功能寄存器中，字节地址为B8H，位地址（由低位到高位）分别是B8H一BFH，IP用来设定各个中断源属于两级中断中的哪一级，IP的基本格式如下图三所示：
×：无效位。
PS：串行I／O中断优先级控制位。PS＝1，高优先级；PS＝0，低优先级。
PTl：定时器／计数器1中断优先级控制位。PTl＝1，高优先级；PTl＝0，低优先级。
Pxl：外部中断1中断优先级控制位。Pxl＝1，高优先级；PXl＝O，低优先级。
PT0：定时器／计数器o中断优先级控制位。PT0＝1，高优先级；PTO＝0，低优先级。
Px0：外部中断0中断优先级控制位。Px0＝1，高优先级；Px0＝0，伤优先级。
在MCS-51单片机系列中，高级中断能够打断低级中断以形成中断嵌套；同级中断之间，或低级对高级中断则不能形成中断嵌套。若几个同级中断同时向CPU请求中断响应，则CPU按如下顺序确定响应的先后顺序：
INT0一T0---INT1一T1一RI／T1.
中断的响应过程
若某个中断源通过编程设置，处于被打开的状态，并满足中断响应的条件，而且①当前正在执行的那条指令已被执行完
1、当前末响应同级或高级中断
2、不是在操作IE，IP中断控制寄存器或执行REH指令则单片机响应此中断。
在正常的情况下，从中断请求信号有效开始，到中断得到响应，通常需要3个机器周期到8个机器周期。中断得到响应后，自动清除中断请求标志（对串行 I／O端口的中断标志，要用软件清除），将断点即程序计数器之值（PC）压入堆栈（以备恢复用）；然后把相应的中断入口地址装入PC，使程序转入到相应的 中断服务程序中去执行。
各个中断源在程序存储器中的中断入口地址如下：
中断源 入口地址
INT0（外部中断0） 0003H
TF0（TO中断） 000BH
INT1（外部中断1） 0013H
TFl（T1中断） 001BH
RI／TI（串行口中断） 0023H
由于各个中断入口地址相隔甚近，不便于存放各个较长的中断服务程序，故通常在中断入口地址开始的二三个单元中，安排一条转移类指令，以转入到安排在那儿的中断服务程序。以T1中断为例，其过程下如图四所示。
由于5个中断源各有其中断请求标志0，TF0，IEl，TFl以及RI／TI，在中断源满足中断请求的条件下，各标志自动置1，以向CPU请求中断。 如果某一中断源提出中断请求后，CPU不能立即响应，只要该中断请求标志不被软件人为清除，中断请求的状态就将一直保持，直到CPU响应了中断为止，对串 行口中断而言，这一过程与其它4个中断的不同之处在于；即使CPU响应了中断，其中断标志RI／TI也不会自动清零，必须在中断服务程序中设置清除 RI／TI的指令后，才会再一次地提出中断请求。
CPU的现场保护和恢复必须由被响应的相应中断服务程序去完成，当执行RETI中断返回指令后，断点值自动从栈顶2字节弹出，并装入PC寄存器，使CPU继续执行被打断了的程序。

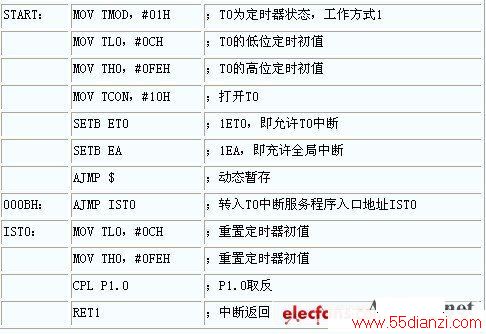

下面给出一个应用定时器中断的实例。
现要求编制一段程序，使P1．0端口线上输出周期为2ms的方波脉冲。设单片机晶振频率
Fosc＝6MHz．
1、方法：利用定时器T0作1ms定时，达到定时值后引起中断，在中断服务程序中，使P1．0的状态取一次反，并再次定时1ms。
2、定时初值：机器周期MC＝12/fosc＝2us。所以定时lms所需的机器周期个数为500D，亦即0lF4H。设T0为工作方式1（16位方式），则定时初值是（01F4H）求补＝FEOCH
串行端口的控制寄存器：
串行端口共有2个控制寄存器SCON和PCON，用以设置串行端口的工作方式、接收／发送的运行状态、接收／发送数据的特征、波特率的大小，以及作为运行的中断标志等。
①串行口控制寄存器SCON
SCON的字节地址是98H，位地址（由低位到高位）分别是98H一9FH。SCON的格式如图五所示。
SMo，SMl：
串行口工作方式控制位。
00--方式0；01--方式1；
10--方式2；11--方式3。
SM2：
仅用于方式2和方式3的多机通讯控制位
发送机SM2＝1（要求程控设置）。
当为方式2或方式3时：
接收机 SM2＝1时，若RB8＝1，可引起串行接收中断；若RB8＝0，不
引起串行接收中断。SM2＝0时，若RB8＝1，可引起串行接收中断；若
RB8＝0，亦可引起串行接收中断。
REN：
串行接收允许位。
