基于89C52单片机的红外遥控双模式交通灯控制系统设计

    （注：M=2n , TP 为机器周期，TC 为定时时间）

    对于方式1，一次最大的定时时间为：T=（216-0）×0.001=65.536ms ，为了便于计算，设定每次最大定时时间为50ms，计算应装入的初值：N = 65536 ? 50000 = 15536

    显示子函数：

    通过单片机对锁存器进行位选，段选的控制，使数码管显示需要的数字。



www.55dianzi.com

    void display（shi,ge）

    { dula=1;

    P0=table[shi];

    dula=0;

    wela=1;

    P0=table1[0];

    wela=0;

    delay（5）；

    P0=0xff; // 对数码管消影

    dula=1;

    P0=table[ge];

    dula=0;

    wela=1;

    P0=table1[1];

    wela=0;

    delay（5）；

    P0=0xff;}

    模式一函数：

    void mod1（）

    { if（num==1&>ime>5） // 东西道红灯亮，南北道绿灯亮，最后5 秒切换成黄灯

    { LED5=0;

    LED1=0; }

    if（num==2） // 东西道绿灯亮，南北道红灯亮

    { LED2=0;

    LED6=0;

    LED5=1;

    LED3=1;

    LED1=1; }

    if（num==1&>ime==5） // 东西道红灯亮，南北道黄灯亮5 秒

    { LED5=1;

    LED2=1;

    LED3=0; }

    shi=gtime/10;

    ge=gtime%10;

    if（aa==20） // 50ms×20=1s, 即过1s 数码管数字减1

    { aa=0;

    gtime--; }

    display（shi,ge）；

    if（gtime==0&&num!=2）

    { gtime=60;

    num=2; }

    if（gtime==0&&num==2）

    { num=1;

    gtime=60;

    LED2=1;

    LED6=1; } }

    模式二函数：

    如同模式一，只是参数有变化。如将gtime=60 换成rtime=40；num=1 换成numa=1；仅此而已。

    主函数：

    void main（）

    { init（）；

    while（1）

    /* 模式一，平常模式，红绿灯切换时间为60 秒*/

    { if（MODEL1==1||HMODE1==0） // 按键或红外控制切换模式

    { mod1（）； }

    /* 通过按键切换工作模式*/

    if（KEY1==0）

    { delay（5）； //按键消抖

    while（KEY1==0）

    { MODEL1++;

    rtime=40;

    if（MODEL1==3）

    { MODEL1=1;

    gtime=60; }

    while（！KEY1）； } }

    … …

    /*模式二，上下班高峰期模式。红绿灯切换时间为40 秒*/

    if（MODEL1==2||HMODE1==1）

    { mod2（）； }

    } }

    void timer0（） interrupt 1

    { TH0=15536/256;

    TL0=15536%256;

    aa++; }



www.55dianzi.com

    4 系统的仿真

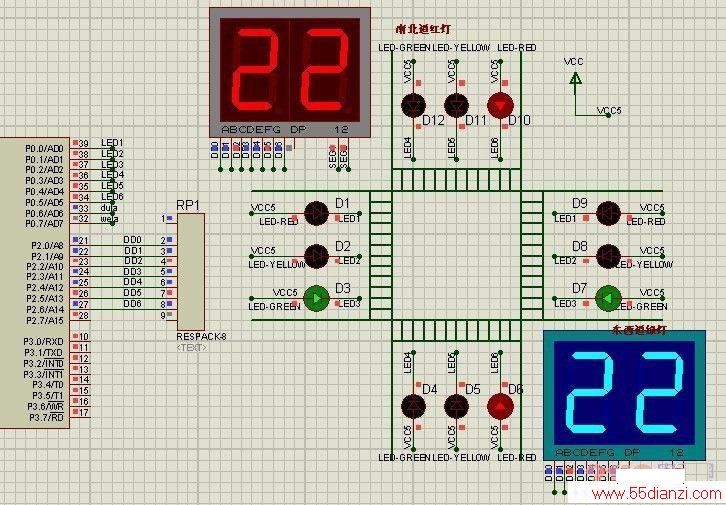

    结合软硬件，通过proteus 仿真，此系统可安全、可靠的运行。仿真图的部分截图如图5 所示。


图5 交通灯控制系统运行示意图

    5 结论

    本设计的红外遥控双模式交通灯控制系统，通过硬件电路的搭建和软件的调试，最后通过proteus 进行仿真。该系统完全可以完成设计的要求。具有一定的实用价值，同时，该系统还有诸多开发前景，具备一定的扩展能力，如：根据图像识别，判断车辆数是否增加，以此来判断该运行哪种模式，有待进一步开发。
