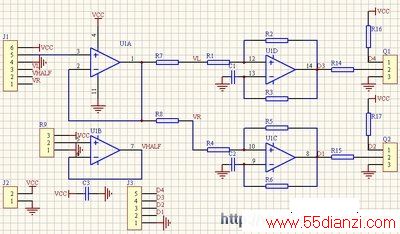

本图为一个使用游戏手柄或者航模摇杆上的线性电位器（或线性霍尔元件）控制两个底盘驱动电机的 PWM 生成电路。J1是手柄的插座，123和456分别是x，y两个方向的电位器。U1B提供半电源电压，U1A是电压跟随。x，y分量经过合成成为控制左右轮两个电机转速的电压信号。在使用中，让L=(x+1)y/(x+1.4)，R=(x-1)y/(x-0.6)，经过试验有不错的效果（数字只是单位，不是电压值）。经过U1C和U1D组成的施密特振荡器把电压转换为相应的PWM信号，用来控制功率驱动电路。以U1D为例，R1，R2组成有回差的施密特电路，上下门限受输入电压影响，C1和R3组成延时回路，如此形成振荡的脉宽受输入电压控制。Q1，Q2是三极管，组成反相器，提供差分的控制信号。具体振荡过程参见数字电路教材上对555振荡器的分析。
