EVE 是一家为半导体和系统厂商提供 验证 方案的企业，其创新性的软硬件联合验证方法突破了单一软件或硬件验证的方式，将软件在硬件上运行出现的微小错误更准确地找到。
EVE美国公司总经理Lauro Rizzatti在Globalpress Summit 2010器件接受EDN China采访时介绍说，2010年是EVE的10周年纪念，在这10年中，IC的设计方法和趋势都发生了许多变化。2000年时，主要的攻击技术 节点 是180nm，平均所需晶体管数量为2000万；大多数设计需要100万个ASIC门电路，大型设计需要1亿门。而到了2010年，主流节点位32nm，一般的IC设计需要2亿个晶体管，和平均1000万个ASIC门，大型设计则需要10亿门；此外，软件所占的比例也有所增加，大概2/3的功能需要由软件实现，而10年只是这个数字的一半。
“由于设计复杂性的增加，对 仿真 的需求也进一步提升”，Lauro Rizzatti说，如2000年，仿真主要针对CPU和显示芯片，而今天由于更多应用的增加，如DTV、无线应用、机顶盒、网络摄像机等，对验证和仿真的要求也越来越高。拿最常见的网络摄像机来说，其IC方案在2000年仅需要120万门电路，而2009年则需要4000万；同时软件研发所占比重迅速增长，到了22nm节点时代，软件成本将远超过其它部分的总和（图1），由此，实现软硬件的联合验证已变成十分重要的任务。

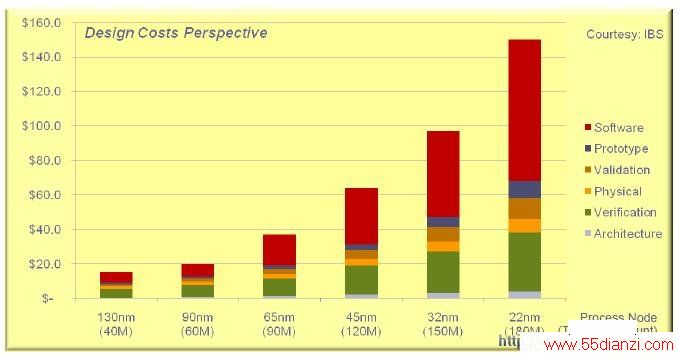

图1，设计研发成本的增长趋势，其中红色部分为软件研发部分所占比重，可见其增长迅速且所占比例逐渐增大
图2，EVE美国公司总经理Lauro Rizzatti
EVE的联合验证方案 ZeBu ，以服务器的方式实现了对高清视频处理、无线与移动应用、嵌入式处理器与CPU，以及外围存储设备四个方面的快速仿真和验证。“用一个系统实现无限的验证可能性是EVE的口号”，Lauro Rizzatti说，ZeBu在产品规划和路线、允许的最大设计容量、硬件纠错能力、多用户同步性能、每单位成本的最多验证周期数等9个环节实现了最低的拥有成本。

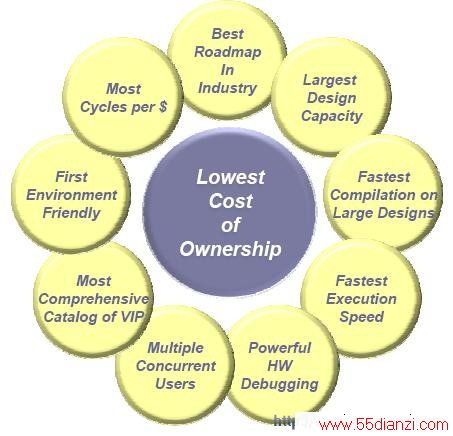

图3，ZeBu通过9个环节实现最低拥有成本
“制程技术从130nm到22nm，物理架构的设计成本并无太大变化，而软件设计和验证的成本却大幅增加。EVE推出的ZeBu联合验证服务器已被Intel、TI、Sony、Panasonic、CANon等众多客户选用，其可在实际环境中进行在线和协同仿真，无需样片的参与。而一般EDA厂商只提供硬件验证方式”，Lauro Rizzatti表示。
