Allegro 中正负片的概念及相关设置

Allegro 中正负片的概念及相关设置

点击数:7996 次   录入时间:03-04 12:04:03   整理:http://www.55dianzi.com   综合-其它

  概念:正片和负片是底片的两种不同类型。

  正片:简单地说就是,在底片上看到什么就有什么。

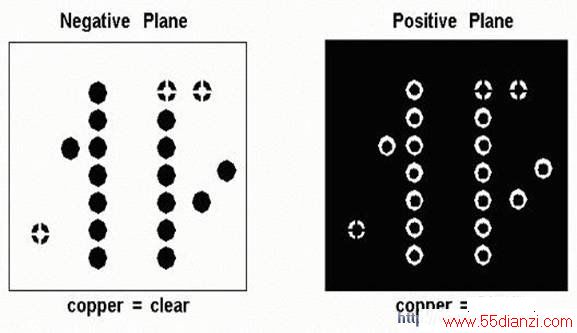

  负片:正好相反,看到的就是没有的,看不到的就是有的。见下图:

正负片的概念

  在 Allegro中使用 正负片 的特点:

  正片:优点是所见所的,有比较完善的 DRC 检查。

  它的缺点是如果移动零件(一般指 DIP 的)或贯孔,铜箔需重铺或者重新连结,否则就会短路或开路。

  另外,如果包含大量铜箔又用 2*4D格式出底片是数据量会很大。

  负片:正好克服正片移动零件或贯孔时需要重铺铜箔的缺点,过孔贯穿负片层时程序根据网络连接判断采用(Thermal Relief)与该层连接还是用(Anti-Pad)与该层隔开。

  它的缺点是? DRC? Check 并没有做的很完整,对于被? Anti-Pad 隔断的内层没有DRC 报错。

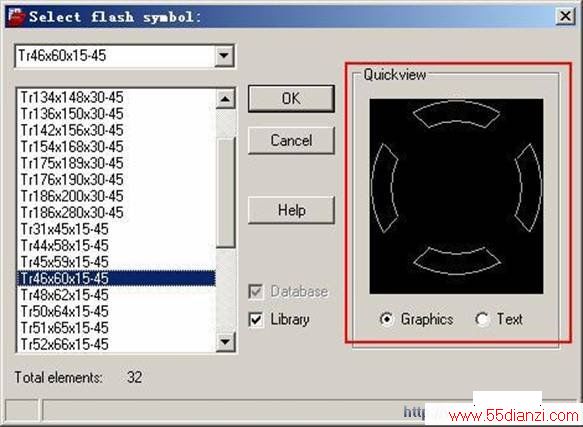

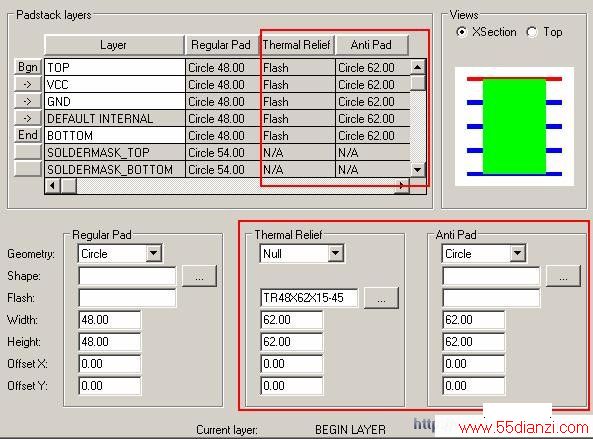

  在建焊盘时注意下图红色方框中的设置都是针对负片而言的

红色方框中的设置都是针对负片而言

红色方框中的设置都是针对负片而言

  Arti-Pad:与内层隔开所用的图形,一般用大于钻孔一定数量的圆形就可以了
