Allegro绕线方法介绍

本文介绍Allegro自动及交互绕线的两种方法，具体请见下面内容。  随着高速PCB布线的普及，布线的连通已经不能达到高速PCB设计的要求，布线长度要求是高速PCB会涉及到的一个基本问题。那怎样在实际PCB布线中完成这些呢？

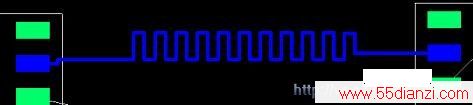

一、 设定好相关参数后通过SpecCTRa进行自动绕线；
具体命令在菜单：Route>Elongation by pICk,见下图：

操作步骤：
1，给需要绕线的Net设定长度规则
    关于Net等长设定这里不再做作详细介绍，如果对这部分有疑问请参考help相关文档。
    我们这里举一个比较简单的例子，对一个只有一对PIN Pair的网络设定一个绝对长度，可以使用Edit-Properties，对一个Net进行定义，添加ProPGAtion_Delay设定，值为：L:S:1500:1600，这个定义意思为给所选Net一个走线长度限制，范围为1500mil到1600mil之间，
见下图：

设定好了，点击OK推出即可。

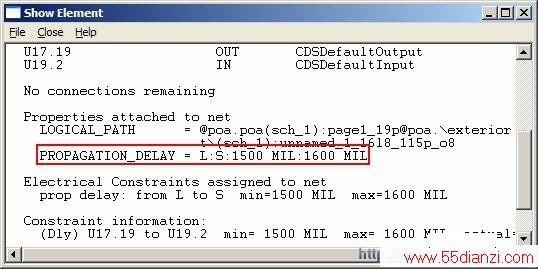

可以用Show Element来检查一下设定是否OK，见下图：

2，开启长度检查开关
点击菜单Setup>Constraints或者直接点击工具菜单 ，
出现窗体：

点击Electrical constraint sets…
