采用89C51单片机和X25045组成的看门狗电路，X25045硬件连接图如图1所示。X25045芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU复位。图1电路中，CPU的复位信号共有3个：上电复位（C1、R2），人工复位（S、R1、R2）和Watchdog复位（C2、R3），通过或门综合后加到RESET端。C2、R3的时间常数不必太大，有数百微秒即可，因为这时CPU的振荡器已经在工作。

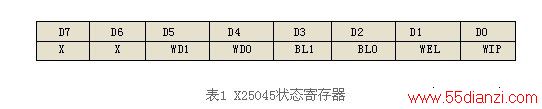

看门狗定时器的预置时间是通过X25045的状态寄存器的相应位来设定的。如表1所示，X25045状态寄存器共有6位有含义，其中WD1、WD0和看门狗电路有关，其余位和EEPROM的工作设置有关。
WD1＝0，WD0=0，预置时间为1.4s。
WD1＝0，WD0=1，预置时间为0.6s。
WD1＝1，WD0=0，预置时间为0.2s。
WD1＝1，WD0=1，禁止看门狗工作。
看门狗电路的定时时间长短可由具体应用程序的循环周期决定，通常比系统正常工作时最大循环周期的时间略长即可。编程时，可在软件的合适地方加一条喂狗指令，使看门狗的定时时间永远达不到预置时间，系统就不会复位而正常工作。当系统跑飞，用软件陷阱等别的方法无法捕捉回程序时，则看门狗定时时间很快增长到预置时间，迫使系统复位。
以下是C语言编写的看门狗程序部分。
#include reg51.h
sbit cs=P1^2;/*片选信号由P1.2产生*/
sbit SCK=P1^3; /*时钟信号由P1.3 产生*/
sbit si=P1^0; /*SI由P1.0产生*/
sbit so=P1^1; /*SO由P1.1产生*/
sbit c=ACC^7; /*定义位变量*/
bdata unsigned char com;
void tran（） /*发送一字节数据子函数*/
{
unsigned char i;
for（i=0; i<8; i++）
{ ACC=com; /*将数据放入a中*/
si=c;
sck=0; /*sck产生一个上跳变*/
sck=1;
com=com<<1; /*左移一位*/
}
return;
}
main（）
{
com=0x06; /*发写读使能命令*/
cs=0;
tran（）;
cs=1;
com=0x01; /*发写状态字命令*/
cs=0;
tran（）;
com=0x00; /*定时1.4s*/
tran（）;
cs=1;
...;系统正常运行的程序部分
}
需要注意的是，在程序正常运行的时候，应该在适当的地方加一条喂狗指令，使系统正常运行时的定时时间达不到预置时间。系统就不会复位。喂狗指令如下。
main（）
{
...;系统正常运行的程序部分
{
cs=0; /*产生cs脉冲*/
cs=1;
}
}
X25045的看门狗电路使用十分方便。X25045内部还集成了512BEEPROM和电压运行监视系统，只需这样一块芯片，外加晶振和复位电路就可以组成单片机的应用系统，非常适合于便携式仪器和嵌入式系统的设计。
