内容摘要：基于以DSP芯片TMS320F2812为核心的数字伺服控制器，以国微电子公司的SM1032国产CPLD(兼容LattICe公司的ispLSI 1032)为载体，设计了专用的系统硬件看门狗模块，具备识别DSP软件初始化时序、自由定制看门狗时序等功能。通过对伺服控制器上电及工作运行时序的分析、仿真和实验验证，确定了硬件看门狗功能模块的设计方案，并给出了实验结果。
关键词：看门狗；CPLD；状态机；仿真
引言
在以单片机、DSP等处理器为核心的数字系统中，看门狗是不可缺少的一部分，特别是在对可靠性要求极高的系统中，如箭上伺服控制器，由于箭体内强弱电交叉使用，或者地面测试环境复杂多变，会产生诸多干扰和辐射。它们的冲击会使CPU在执行指令时的地址码或操作码发生变化，甚至将操作数作为操作码执行，导致程序跑飞。为使系统在规定时间内重新正常工作，一种有效的措施是采用硬件看门狗技术。
本设计的最初思路来源：实现高可靠性数字伺服控制器软、硬件看门狗的双冗余设计要求，目前缺少军品级国产化硬件看门狗器件，在满足系统要求的情况下减少元器件的种类。
1 看门狗技术的实现方式
看门狗实现方式可分为以下两种：
硬件看门狗——采用一个独立于CPU的定时器电路或芯片，如MAX706或TPS3823等，周期性地产生复位脉冲，而CPU必须及时“喂狗”(在复位脉冲发出前对此定时器进行清零处理)，否则看门狗发挥作用，复位脉冲会使CPU重启。
软件看门狗——利用CPU内部的定时器中断替代看门狗定时器电路，存中断程序中复位CPU，这同样发挥了看门狗的作用。但由于CPU中断存在优先级、屏蔽以及中断自身故障等原因，郁可能导致软件看门狗工作异常。软件看门狗往往采用一些其他软件设计措施提高其可靠性。
2 基于CPLD的硬件看门狗设计
2．1 硬件平台
此设计基丁箭上数字伺服控制器，以TI公司的TMS320F2812(下面简称为DSP)为控制核心，SM1032则用来实现对A／D、D／A和1553B总线的片选信号和逻辑控制信号译码，并在此基础上增加了硬件看门狗功能。与其相关的电路连接如图1所示，其中看门狗使能信号EN与DSP_JTAG电路相连，在DSP下载程序或在线仿真时可通过专用的JTAG 工装电缆禁止看门狗功能，防止看门狗的误操作。
本设计适用于以微控制器与FPGA或CPLD联合使用的数字控制系统中。利用FPGA或CPLD的剩余资源没计看门狗模块，相当于硬件看门狗的一种，其基本功能和特点有：当软件跑飞且主控芯片内部看门狗工作异常时，可为系统进行复位操作；可关闭主控芯片内部的软件看门狗，优化软件代码；可节省专用的看门狗芯片，且在不同时序要求上灵活修改；可根据系统要求增加与主控芯片的握手信号。
2．2 DSP上电过程及复位时序分析

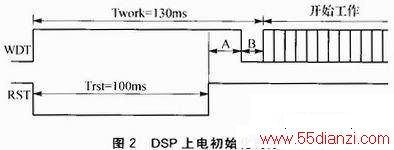

DSP上电初始化时序如图2所示。WDT是喂狗信号输出，在定时器中断或主循环中使其电平周期性取反；RST是上电复位信号。Trst是上电复位信号的脉宽，约为100 ms；Twork是从上电时到首次进入定时器中断程序的时间，约为130 ms。在主程序中首先使WDT输出低电平，则从上电复位完成到WDT变为低电平的时间A为DSP复位后自身的各项配置所占用的时间。在定时器中每次取反WDT信号，则到WDT第一次变为高电平的时间B为各软件模块及中断初始化所占用的时间。A+B为系统初始化所用的时间，约为30ms。
由此可见，如果系统程序跑飞，则每次复位都要经过A、B两个过程，约30 ms的时间；那么在CPLD软件的看门狗模块中，每次在给出复位信号后都要等待DSP的初始化完成(约30 ms)后再开始对喂狗信号监测并计时。
选择看门狗定时器溢出上限以5ms为例，从程序跑飞到重新正常运行大约35 ms。设定控制系统给伺服发送控制指令信号的周期是20 ms，伺服机构常态速度10°／s，最大速度是20°／s，20 ms的时间摆动的角度是0．2°和0．4°，该角度是其控制姿态的最小步长，因此35 ms以内的热复位时间最多丢失两条指令，伺服机构在可控范同之内。此外，软件代码还有一定的优化余量，初始化时间和看门狗定时器溢出上限还可进一步减少。
2．3 看门狗设计要考虑的几点问题
①喂狗方式：可分为电平喂狗和边沿喂狗，本设计采用后者。与电平喂狗相比较，边沿喂狗在状态机的设计中可以减少状态数量，从而节省CPLD资源，且DSP的喂狗也很容易，只要取反WDT电平，就可被认为已喂狗，简化软件代码。
②定时器溢出上限：根据具体需要灵活设定，这里暂定5 ms。
③输出系统复位信号脉宽：这里只要超过DSP所需的512个时钟周期即可，以30 MHz品振为例，时长约为171μs。
④系统上电初始化时间：系统上电复位后DSP需要一断时间初始化，而这段时间内不能喂狗，所以CPLD不能检测是否有喂狗信号，否则会造成连续的错误复位，使DSP无法正常工作，因此在CPLD代码设计时需要越过初始化阶段再去检测喂狗信号。
⑤与主控芯片的摒手信号：根据系统任务需求，可增加与主控芯片的握手信号。例如，当主控芯片需要实现总线写程序功能时，对DSP片内的Flash进行写操作，此时不能对DSP进行复位，DSP也无法输出喂狗信号，这就需要在总线写程序之前通过总线与CPLD实现握手与应答，关闭看门狗功能，程序写入完成后系统重新加电即可正常工作。为了简化功能描述，本设计术加入握手设计。
2．4 看门狗状态机的设计
此设计采用Mealy型状态机，使用Verilog HDL语言编写代码，信号、寄存器说明如下所示：Count，时间计数器；NUM1，定时器溢出上限(5 ms)；NUM2，输出复位脉冲宽度(大丁171μs)；NUM3，上电复位后等待DSP初始化的时间(30 ms)；WDT_fiag，3位宽移位寄存器，接收喂狗信号，比较首未位是否相等来判断是否有喂狗信号；SYS_RST，看门狗输出的系统复位信号；WAIT、IDLE、ADDING、ERROR、KEEPING，状态机的5个状态；EN，看门狗功能使能信号，高电平禁止，低电平使能。

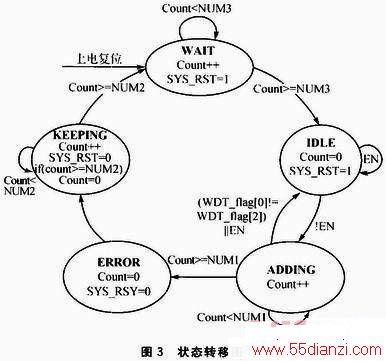

图3为状态转移图。在任意状态时如果EN使能信号被禁止，则状态机进入IDLE状态。在图上不一一标出EN的条件转移曲线。系统上电复位后进入WAIT状态，等待NUM3时间使DSP完成初始化；进入IDLE状态，如使能看门狗功能；进入ADDING状态累加计时，如果在限定时间NUM1内监测到喂狗信号，表明程序运行正常，返回IDLE状态等待下一次喂狗信号，如果超过NUM1未收到喂狗信号，认为程序已经跑飞，进入EEROR状态；EEROR状态中输出复位信号并清零计数器；进入KEEPING状态，使低电平保持一段时间NUM2，这段时间超过DSP所需的复位时间即可；进入WAIT状态，复位后重新等待DSP完成初始化，循环往复。
3 基于CPLD的硬件看门狗的仿真与验证
3．1 功能仿真
使用Modelsim软件进行功能仿真，可以看出EN信号和WDT(喂狗信号)的变化对SYS_RST输出的影响。编写测试文件对EN使能、禁止，WDT信号喂狗间隔小于、大于定时器溢出上限，以及不喂狗等情况进行仿真。

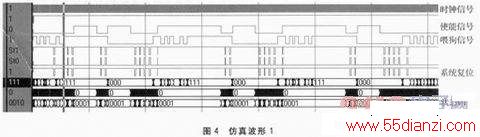

仿真波形1如图4所示。EN处于使能状态，WDT在限定时间内有边沿变化时，对应的移位寄存器也发生变化，使WDT_flag[2]!=WDT_flag[0]，喂狗成功，不会输出复位信号；存SYS_RST第二个低电平处，对应的WDT超过了限定时间没有变化，故输出复位信号。

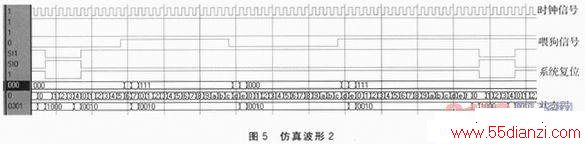

仿真波形2如图5所示。由仿真波形可看出，在EN高电平时，不会输出喂狗信号，使能信号测试通过，喂狗信号存EN使能时如不能存限定时间内喂狗，则输出系统复位信号。由仿真波形看出功能得到实现。
3．2 硬件平台验证
在伺服控制器上对基丁CPLD的硬件看门狗功能进行验证。DSP上电初始化完成后，先止常输出喂狗信号一段时间，然后停止输出喂狗信号，通过示波器捕获CPLD输出的系统复位信号，波形如图6所示，光标1是系统复位信号SYS_RST波形，光标2是DSP输出的喂狗信号WDT波形。从波形图前半段可以看出，WDT正常喂狗时，SYS_RST保持高电平，当WDT保持高电平一段时间后SYS_RST输出低电平，实现系统复位。复位后经过一段时间的初始化过程后，WDT开始正常喂狗。
