MicroBlaze处理器的PetaLinux操作系统移植

MicroBlaze处理器的PetaLinux操作系统移植

点击数:7645 次   录入时间:03-04 11:58:51   整理:http://www.55dianzi.com   EDA/PLD技术

引言
    随着FPGA(FiELD Prograromable Gate Array,现场可编程门阵列)技术的迅速发展,SOPC(Systam On a Prograromable Chip,可编程片上系统)作为一种特殊的嵌入式微处理器系统,已逐渐成为一个新兴的技术方向。SOPC融合了SoC和FPGA各自的优点,并具备软硬件在系统可编程、可裁减、可扩充、可升级的功能。其核心是在FPGA上实现的嵌入式微处理器核,而如何针对特定的微处理器选择合适的嵌入式操作系统是SOPC开发的难点之一。本文针对Xilinx公司的MICroBlaze软核,介绍了PetaLinux嵌入式操作系统及其移植方法,研究了PetaLinux的相关配置和启动方案。

1 基于MicroBlaze处理器的系统设计
1.1 MicroBlaze处理器简介
    MicroBlaze软核处理器是一种针对Xilinx FPGA器件而优化的功能强大的微处理器。它内部采用RISC架构的32位指令和数据总线,支持CoreConnect片上总线的标准外设计集合,具有兼容性和重复利用性,且可根据性能需求和逻辑区域成本任意裁减,极大地扩展了应用范围,其最精简的核只需要将近400个Slice。
    MicroBlaze的CoreConnect总线、它能够将FPGA内各种不同的IP核连接到一起构成一个完整的系统。CoreConnect总线是一个总线标准的集合,它包括PLB总线(Processor LOCal Bus,处理器本地总线),LMB总线(Local Memory Bus,高速本地存储器总线),FSL(Fast Simplex Link,快速单连接)总线,以及XCL(Xilinx CacheLink)总线等。
1.2 系统结构和外部设备概述

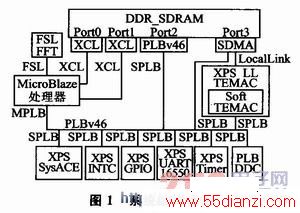

    本系统主要是在Virtex-4开发板上构建一个以MicroBlaze处理器为中心的嵌入式信号处理系统,在FPGA内部实现系统的总线架构、数据存储、地址译码、外设接口等系统部件和功能。各功能部件在FPGA内部都以IP核的形式构建并连接,整个系统的结构框图如图1所示。



    其中,SysACE用于存放文件系统和应用程序配置文件,INTC用来实现中断控制;GPIO和UART 16550用于系统调试,自定义IP核DDC用来实现数字接收机下变频功能,这些外设通过PLB总线与MicroBlaze处理器和DDR相连;用于快速傅里叶变换的自定义IP核FFT通过FSL总线与Micr-oBlaze内部通用寄存器直接相连,实现了数据的快速传输;DDR通过XCL总线与MicroBlaze处理器相连,实现了MicroBlaze处理器对片外存储器的高速访问。
1.3 嵌入式操作系统的选择
    选用PetaLinux嵌入式操作系统。它是PetaLogix公司专门针对FPGA的片上系统设计的嵌入式Linux开发套件,在满足应用工程的逻辑编程能力和对嵌入式Linux要求的同时,可极大地缩短产品开发周期。PetaLinux作为专门针对于Xilinx FPGA的嵌入式Linux解决方案,不但提供了专门的BSP生成器,而且提供了众多的参考设计,可以帮助设计者快速掌握PetaLinux的配置方法。PelaLinux内核正在不断的完善之中,且不断地加入基于Xilinx FPGA嵌入式系统IP核的设备驱动,比如XilinxUSB、SysACE、FSL总线设备驱动、10/100/1000M三态以太网MAC等。这些设备驱动极大地减轻了嵌入式系统开发者的工作量,缩短了产品开发的周期。

2 PetaLinux系统移植
    在SOPC硬件系统构建完成后,就要针对此结构配置操作系统内核,下面介绍具体步骤。
2.1 建立交叉编译环境
    嵌入式系统开发一般采用交叉编译的方法,即在宿主机上对内核和应用程序进行编译,生成目标机处理器可执行的二进制位流文件,将此文件下载到目标机运行。PetaLinux针对MicroBlaze处理器建立了交叉编译器,运行source./settings.sh脚本,系统会自动建立交叉环境。

www.55dianzi.com
2.2 建立硬件平台
    PetaLinux为每个应用工程建立一个文件夹,里面保存该工程的硬件配置。在移植PetaLinux时,只需选择相应的硬件平台,内核就会读取该工程文件夹下的配置文件。使用PetaLinux-new-platform命令建立硬件平台,如果使用MMU(虚拟内存管理单元),则在此命令后添加-m选项。硬件平台建立起来后,运行make menuconfig命令,在Vendor/Product Seletion选项中,选择该硬件平台。
    另外,还需将在EDK下生成的配置文件转换成Linux操作系统可以识别的格式。在工程文件夹下运行PetaLinux-copy-autoconfig命令,自动完成格式转换,并拷贝配置文件到已选择的工程文件夹下。
2.3 添加自定义设备驱动
    本系统自定义了IP核,因此必须开发驱动程序并将其添加到PetaLinux配置中。添加自定义设备驱动主要步骤如下:
    ①在平台配置目录下Makefile文件中添加语句platobj-$(CONFIG_PETALOGIX_DDC)+=ddc.o和$(obj)/ddc.o:.config使设备初始化函数ddc.C与内核配置相关联;
    ②在驱动程序所在目录下的Makefile文件中添加obj-$(CONFIG_PETALOGIX_DDC)+=ddc_adapter.o使设备驱动程序ddc_adapter.c与内核配置相关联;

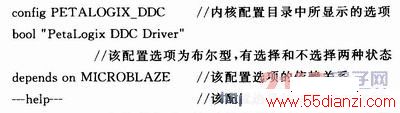

    ③修改设备驱动程序所在目录下的Kconfig文件,使配置内核时可以选择该设备驱动,并添加以下语句:
    通过以上文件的修改,就可以在配置PetaLinux内核时选择自定义的设备驱动。
2.4 配置PetaLinux内核
    由于Linux内核的可裁减性,能够方便地对内核进行修改、裁减、编译,最终移植到一个嵌入式系统中。运行图形编辑工具make menuc-onfig命令,对内核和系统环境进行配置。
    在内核配置的设备驱动选项中,一定要选择与系统硬件配置一致的硬件设备驱动,否则内核编译时就会出错。针对本系统的硬件配置,主要配置以下几项驱动:
    ①[BLOCk devICes]块设备。选择Xilinx SystemACEsupport。
    ②[Misc device]混杂设备。选择FSL FIFO driver,然后进入FSL Channel Selection,选择FIFO on FSLO,并选择自添加设备驱动Pet-aLogix DDC101 Driver。
    ③[Network device support]网络设备。选择Ethernet(1000Mbit)子菜单中的Xilinx 10/100/1000 LLTEMAC support。
    ④[Character devices]字符设备。选择Serial drivers子菜单中的8250/16550 and compatible serial support和Console on 8250/16550 and compatible serial port。
    文件系统选项中,默认选择了ext2、romfs和cramfs文件系统,其他文件系统可以根据需要自行选择。本系统需要挂载DOS文件系统的CF卡,因此进行以下配置:
    ①[DOS/FAT/NT FilesystEMS]。选择MSDOS fssupport。
    ②[Native Language Support]。选择Codepage 437(United States,CANada)。
    内核配置中的其他配置可以根据目标系统的不同灵活配置,配置完成后保存退出,自动进入系统环境配置菜单。系统环境配置是对Peta-Linux的属性、命令进行配置,主要有以下几个选项:
    ①[System Settings]系统设置。配置系统的网络地址、默认用户名、默认登陆密码和所用根文件系统等内容。
    ②Core Applications]内核应用。主要配置内核的常用特性。
    ③[Network Applications]网络应用。配置网络应用时的相关命令。
    ④[Miscellaneous Applications]混杂应用。配置系统内核中的命令。
    ⑤[BusyBox]。配置系统内核中的命令。
    PetaLinux已经设置好了编译规则,因此配置完成后,依次执行命令make dep、make clean、make all,建立文件依赖关系,清除旧的文件,编译内核,生成内核image。

3 PetaLinux启动方案
    经过编译的PetaLinux内核image文件主要有image.bin、image.elf、image.ub。根据选择image文件的不同,PetaLinux有4种启动方案:XMD下载启动、TFTP网络下载启动、Flash启动和SysACE CF卡启动。其中,XMD和TFTP网络下载启动方案,在每次系统上电后都必须重新下载,适用于系统调试;Flash启动方案在系统上电后自动从Flash中读取配置文件,但Flash烧写速度较慢,更改系统配置较为不便。因此,本系统选用SysACECF卡启动方案。
    使用SysACE CF卡启动PetaLinux,先将硬件比特流文件和image.elf制作成ACE文件,再复制到CF卡中,配置CF卡启动PetaLinux。制作ACE文件,可在EDKShell窗口运行命令:
    xmd-tcl genace.tcl(命令工具)
    -jprog-board m1402(所需的开发板)
    -hw implementation/download.bit(生成的比特流文件)
    -elf image.elf(编译Linux内核生成的可执行网表文件)
    -ace system.ace(需生成的ACE文件)
    成功后,适合于ML-402开发板的ACE文件就生成了。
    Linux运行需要根文件系统的支持,启动时必须加载文件系统以支持系统的运行,而image.elf中不包含文件系统。因此,使用SysACE CF卡启动时必须手动加载文件系统。在编译PetaLinux内核时,已经生成了以romfs文件夹为名称的文件系统,所以只需将CF卡分区和格式化,然后挂载此文件系统。具体步骤如下:
