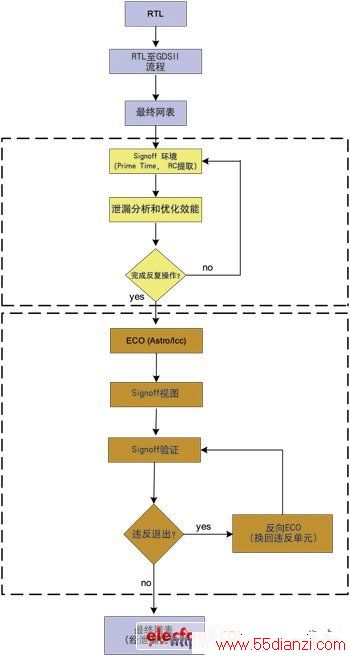

对于每一个模式，这种方法都生成ECO档，并将之附加到包含了所有模式交换的全局文件中。然后，在后版图设计中执行单个ECO，并对每一个模式执行一次完整的RC提取 + STA运行。
由于在某个模式中某些路径可被视为“无约束路径”(unconstrained paths)，故必需予以分离，但在其它模式中它们可能是时序约束的。这种情形可能导致虚假交换，增加修正这些违反所需的总体运行时间。
以左图为例 (图5);这是控制受约束路径的SCAN_enable信号。在功能性模式中，该信号具有恒定值，因此PrimeTime看不到扫描模式路径 (红色)。这时，PrimeTime会把红色路径上的所有单元交换到高Vth，从而可能造成max_transition违反，甚至建立违反。
把这些模式分离开来可以防止这种情况发生，并改善总体运行时间和真实交换数目。
