一．集成库概述

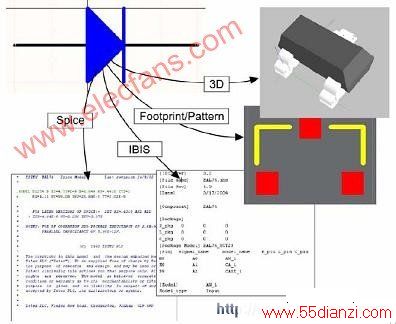

Altium Designer 采用了 集成库 的概念。在集成库中的元件不仅具有原理图中代表元件的符号，还集成了相应的功能模块。如Foot Print 封装，电路仿真模块，信号完整性分析模块等。（关系图如图1）集成库具有以下一些优点：集成库便于移植和共享，元件和模块之间的连接具有安全性。集成库在编译过程中会检测错误，如引脚封装对应等。
二．集成库的创建
集成库的创建主要有以下几个步骤
1．）创建集成库包
2．）增加原理图符号元件
3．）为元件符号建立模块联接
4．）编译集成库
举例：
1． 执行 File New Project Integrated Library, 创建一个包装库项目，然后重命名并保存到目录， 如c:librarylibrary, 生成library.libpkg 集成库包。

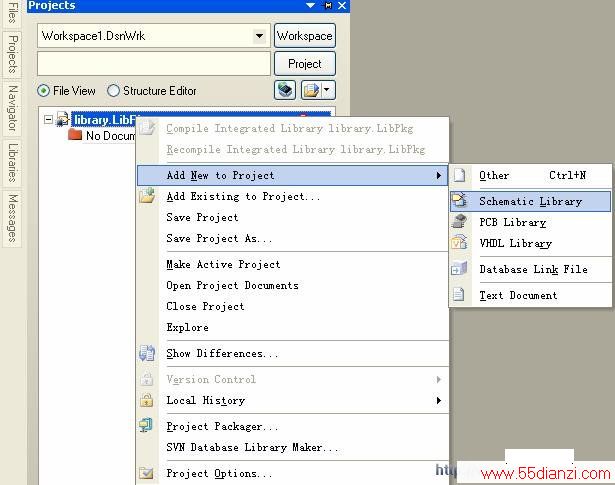

2． 在project 标签右键点击project 名，在弹出的菜单中选择增加原理图库。（图2）并命名保存。

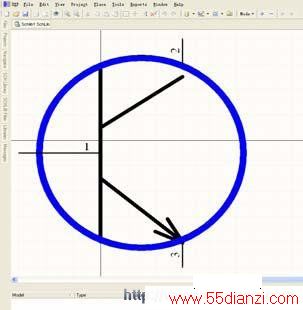

3． 在shclib 编辑界面，选择Place 菜单下工具绘制一个元件符号，如图3，添加一个NPN 晶体管。

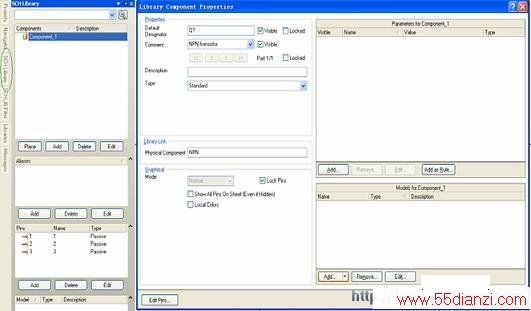

4． 在sch library 标签下选择默认元件名component_1,双击进入元件属性对话框。在 “defaultdesignator” 处输入默认符号名；（如Q？）在 “comment” 处输入对元件的描述；（ 如NPN Transistor ） 在 “physICal component” 处输入元件的名称；（NPN）如图4。点击OK 就生成了一个名为NPN 的元件。

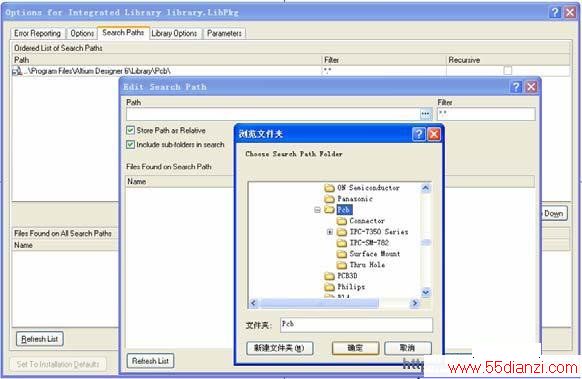

5． 在为符号元件建立模块联接之前，先建立查找路径。选择Projectproject Option…，进入project 属性对话框，在Search Paths 页添加模块路径。Footprint库在Altium Designer 6 libraryPCB 路径下。为了防止查找范围过大，一般“include sub-folders in search” 不选中。然后点击 “refresh list” 按钮。如图5
