基于单片机的PSD数据采集电路分析

3.4 实际电路

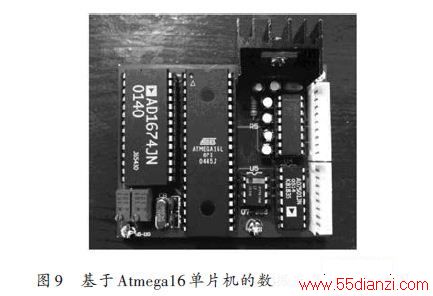

图9为数据采集、信号传输及过程控制单片机电路的实物图。

4 结论

本文先通过介绍高精度光电位置传感器PSD的工作原理，并根据实际选取的SiTek公司出品的SPC01型PSD的结构及输出特性，然后提出了一种基于单片机技术的PSD输出信号数据采集电路的设计方案。该设计方案中的电路在保证有效对数据进行快速采集的基础上，具备结构简单、成本低廉、体积较小等优点，适合在实验室条件下进行实验操作，为后续的PSD定位精度、输出特性、抗干扰措施等研究奠定基础。
