消除影响JESD204B链路传输的因素

    　　通道速率 = [2 × 16 × 1.25 × 235 MHz] / 2

    　　通道速率 = 4700 Mbps或4.7 Gbps

    　　什么是应用层，它能做什么?

    　　应用层是JESD204B提供的一种方法，允许样本数据映射到普通规格之外。这对于某些需要传送数据样本尺寸不同于链路N‘的转换器模式而言非常有用。

    　　使用应用层，可将链路上原本通道数较低或通道速率较小的低效率配置变得更为高效。发送器和接收器都需要进行配置才能了解特定的应用层，因为特定的转换器模式会定制或有针对性地对应用层进行设计。图3显示了一个示例，其中5个样本被分配到通常仅能为4个样本所占据的空间。

    　　使用上一个问题中的等式进行应用层计算时，需使用有效N’而非实际N'.例如，下文所示的应用层示例中，虽然实际的JESD024B样本N‘参数为16,但可算出ADC样本的有效N',因为该例中以64位发送5个样本。因此，Neff = 64/5 = 12.8.由于其他变量保持不变，通道速率将下降20%:

    　　Neff/N' = 12.8 / 16 = 0.8。

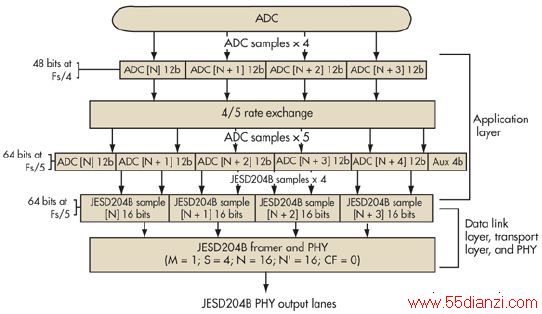

    　　图3. ADC应用层可将5个12位ADC样本重新映射到4个JESD204B N'= 16样本所用空间中 4位额外辅助信息可提供其他用途

    　　前景如何?

    　　随着JESD204B在数据转换器市场上的不断普及，FPGA平台对知识产权(IP)的保护能力将推动这种趋势。虽然这项技术更为复杂，但由于更多的工程师开始使用JESD204B来设计新系统，未来有关这一话题的讨论还将继续。
