FPGA低功耗设计解析

FPGA低功耗设计解析

点击数:7745 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   DSP/FPGA技术



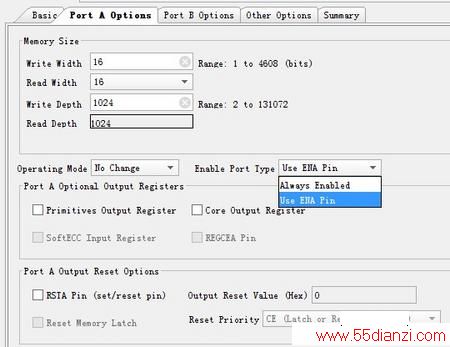

      图9

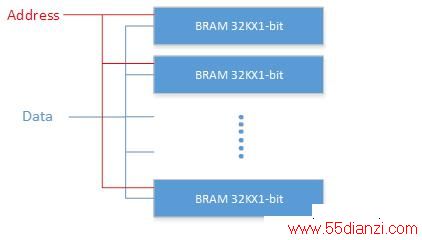

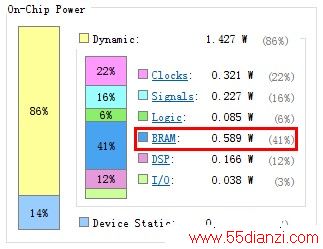

      c)拼深度:当设计中使用了大量的存储器时,需要多块BRAM拼接而成,如需要深度32K,宽度32-bit,32K*32Bit的存储量,但是单块BRAM如何配置是个问题?7 series FPGA中是36Kb 的BRAM,其中一般使用32Kb容量,因此可以配置成32K*1-bit或者1K*32-bit,多块BRAM拼接时,前者是“拼宽度”(见图10),后者是“拼深度”(见图11)。两种结构在工作时,“拼宽度”结构所有的BRAM需要同时进行读写操作;而“拼深度”结构只需要其中一块BRAM进行读写,因此在需要低功耗的情况下采用“拼深度”结构。

      注:“拼深度”结构需要额外的数据选择逻辑,增加了逻辑层数,为了降低功耗即牺牲了面积又牺牲了性能。





      图10





      图11
