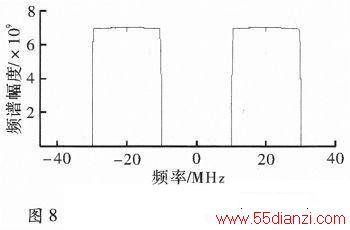

上变频后数据速率上升到90 MHz，以70 MHz的采样率进行采样，经过周期延拓后，中心频率在20 MHz上。将输入波形与频谱对比，数字上变频设计的结果符合设计期望。

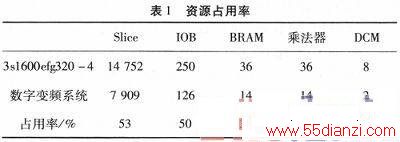

在资源使用上，芯片Spantan3s1600e可以满足资源需求。其资源占用率如表1所示。
可以看到，Slice的数据在50%～70%之间。此时，可以最大限度地发挥芯片的性能，也为以后的平台拓展留下空间。从上述数据可以看出，Xilinx芯片的资源利用率是可行的。
2 结束语
设计和实现了导航抗干扰接收系统中的上下变频模块。介绍了FPGA芯片的选择以及集成开发环境。并依据导航抗干扰接收系统的各种参数，对滤波器组仿真并建模，对DUC &DDC中每个模块的FPGA进行设计及功能仿真，通过对整个系统的集成验证，证明结果符合设计要求，基于FPGA的数字变频系统应用范围广泛、通用性高、修改参数方便、资源使用率较少，可用于通信、信号处理等相关领域移植。
