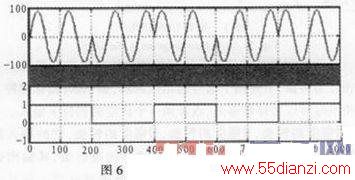

由图可知，利用二选一多路数字选择器(n-to-1Multiplexer)模块对基本DDS模型的相位字进行键控，即在控制单元的作用下对所输入的两个相位字进行选择就可以实现2PSK调制。如图6所示2PSK调制的仿真波形。

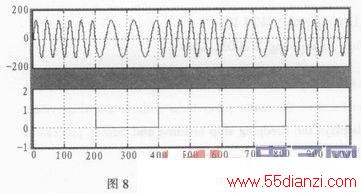

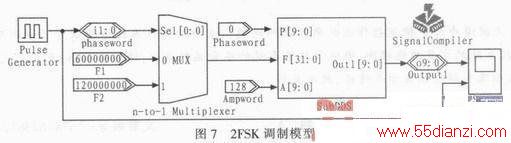

同理，若图3中译码器输入为01，可实现2FSK的数字调制，图7为2FSK模型设计图。利用二选一多路选择器模块对基本DDS模型的频率字进行键控，即对两个频率字(相位增量)进行选择就可以实现2FSK调制。如图8所示为2FSK调制的仿真波形。

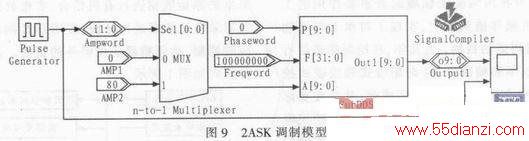

进而，将图3中译码器输入设为10，可实现2ASK的数字调制，图9为2ASK模型设计图，即利用二选一多路选择器对基本DDS模型的幅度字进行键控，从而实现对两个幅度字的选择，并采用乘法器(Product)来完成2ASK调制，如图10所示为2ASK调制的仿真波形。
3 数字调制信号发生器硬件实现
建模算法仿真完成后，选择让DSP Builder自动调用QuartusII软件，完成综合(Synthesis)、网表生成(ATOM Netlist)、QuartusII适配，最后通过QuartusII在FPGA上完成硬件实现后，经DAC进行模数转换，再经低通滤波器后，可以在示波器上看到一致的波形输出。
4 结束语
文中基于FPGA和DDS技术，利用Matlab／Simulink、DSPBuilder、QuartusⅡ3个工具软件进行基本DDS建模，在DDS模块的基础上，根据数字调制方式的基本原理，通过单片机等电路组成的控制单元的逻辑控制作用，设计并实现了数字调制信号发生器，其具有频率分辨率高、稳定度高、抗干扰能力强、相关参数灵活可调等优点，而且设计方法方便实用。
