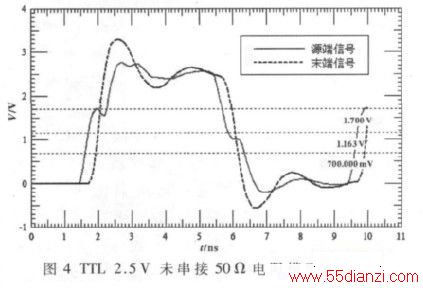

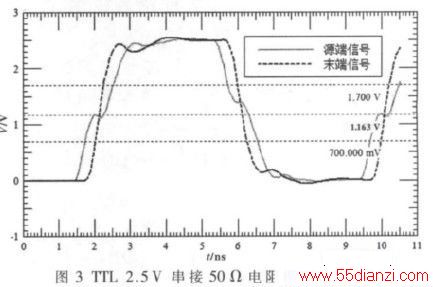

    同时对未串接50 ?赘电阻的TTL 2.5 V 模型进行了仿真,其它仿真参数均不变的情况下,发现电路末端信号具有明显过冲现象,如图4所示。因而Cyclone IV的OCT技术是简化高速线路PCB板设计、提高信号完整性最简便实用的途径。实验表明,测量结果与仿真波形接近,AD9765在最高理论速度125 MHz下工作稳定。



54

    2.3 串扰仿真

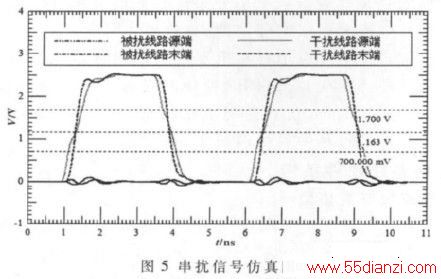

    互感、互容使得相邻传输线间信号相互耦合从而形成串扰,传输线的间距是其中最关键的因素。本系统中大多数走线间距为15 mils,无需担心串扰问题,而BGA的扇出采用的是5 mils的间距, 并且存在许多长度在1 000 mils以上的平行线,串扰的仿真与降低串扰的影响成为设计过程中不可缺少的一个环节。采用SigXplorer对相邻BGA扇出微带线的模型进行了仿真,结果如图5所示。干扰源是125 MHz的时钟信号,被干扰线路为相距干扰线路5 mils的弱下拉平行微带线。可见在被扰线路的源端和末端产生了接近200 mV的串扰,属于电路正常工作可以接受的范围。

43

    设计了基于FPGA的NoC系统硬件平台,在此基础上完成了一个小型的片上网络系统。设计过程中充分考虑了片上网络系统的应用特点,针对典型3×3的2D Mesh结构进行设计。实践表明,系统达到了设计要求,可以满足NoC系统的硬件要求,同时系统也将作为后续NoC映射、路由及测试算法的验证与仿真平台。

    NoC仍然有着广阔的研究空间,许多新的结构或算法将会不断涌现,以及更复杂应用系统的验证需求对硬件平台会有更高的要求。本文对平台设计中一些重要的问题进行了探讨, 对于后续相关硬件平台的开发及FPGA应用系统的设计具有一定的借鉴意义。
