在实际条件下，对数字信号处理机中的DBF系统合成波束的天线方向图进行了测试，以检验是否和理想条件下的天线方向网一致。具体步骤如下：
(1)测试环境：某研究所暗室。
(2)测试条件：6元15 mm接收天线成均匀直线阵排列、1元发射天线、雷达数字信号处理电路板、转台以及其他必要设备。
(3)测试方法：将6元接收天线放置在转台的0°刻度所在的直线上，测试的信号源放在转台前方，并在90°刻度的延长线上。此时设定阵列天线所在的直线为x轴，法线方向为y轴，转台中心为坐标零点。转动转台，使信号源与天线的夹角分别为90°，60°，20°，调整阵列天线权值，使主瓣方向指向信号源方向。调整完成后，测量并记录三种情况下的天线方向图。

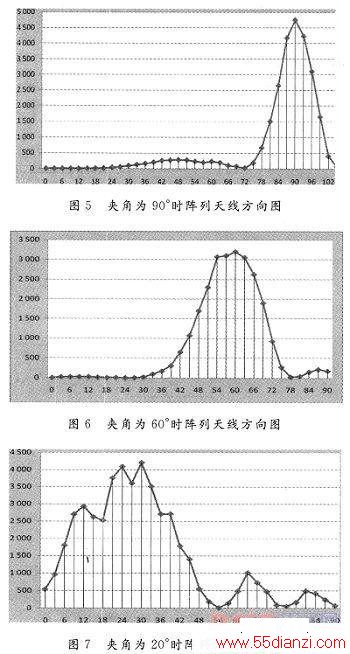

(4)测试结果：根据实测数据绘制的三种情况下的阵列天线方向图如图5～图7所示。
由图可知：实测天线方向图的包络与理想条件下的天线方向图基本一致，从而验证了本设计中的数字信号处理机基本达到理想波束合成对数字电路的性能要求。但是，由于接收天线元个数较少，在信号源与阵列天线之间的夹角较小时，接收天线的增益较小，导致DBF系统无法将主瓣完全调到目标角度上。
4 结语
本文提出了一种基于FPGA的雷达数字信号处理机设计，接收机采用了脉冲多普勒、数字波束形成等主流雷达技术。本文对其硬件部分的主要模块和FPGA处理流程进行了简要介绍。暗室中测试出的接收机的方向图与理论值基本一致，说明接收机达到了系统的需求。
