内容摘要：某型导弹测试设备控制总线为通用的ISA总线，而通信接口总线为非标准的MMи总线。在此以FPGA为核心设计了一种ISA总线／MMи总线转换电路，该电路可以完成2种制式的数据和控制指令转换。给出了转换电路原理框图、FPGA配置电路和地址比较电路原理图。实验结果表明该电路具有转换数据准确，工作可靠等优点。实际应用表明，该电路完全能达到测试设备的要求。
关键词：FPGA；ISA总线；MMи总线；数据转换
总线广泛应用于计算机、工业生产及各种测试设备。ISA总线为IBM公司推出的基于80286CPU的PC／AT微型计算机用扩展总线标准，MMи总线是俄罗斯国内自行设计的专用测试总线，主要用于程控单元模块与MMи总线之间数据及控制信息的交换。在某型导弹测试设备中，工控计算机采用了ISA总线，而俄制测试设备采用了MMи总线，2种总线数据模式和传输制式不同。本文以FPGA为核心，设计了ISA总线／MMи总线2种总线之间的数据和控制指令转换电路，实际应用证明了该电路的可靠性。
1 ISA总线和MMи总线简介
1．1 ISA总线
ISA(Industrial Standard Architecture)总线是IBM公司于1984年进一步扩充XT总线标准而形成的。ISA总线标准支持24位的地址线、16位的数据线；支持11级中断IRQ3～IRQ7，IRQ9～IRQ12，IRQ14～IRQ15；支持7个DMA传输通道DRQ0～DRQ3，DRQ5～DRQ7；支持主从控制、I／O等待和I／O校验等功能。为了与XT总线保持向下兼容，ISA总线在信号功能的定义和物理接口上均作了特殊的安排，即保持原有的XT总线不变，重新增加一个36线的连接插槽，分成C，D两面，扩充的功能设计在C，D两面的信号线上。其引脚定义如下：
(1)数据总线SD0～SD7。SD0～SD7为8位双向三态数据总线，在芯片和主接口间传输命令、数据和状态。SD7为最高位。
寄存器选择引脚为SA4～SA9，SW DIP-6(板基址011001)和
。这些引脚决定转换是否响应I／O周期，当为逻辑低电平且SA4～SA9与6位拨动开关值完全匹配时，内部产生一个片选信号，使转换响应I／O周期。
(2)地址信号SA0～SA3。I／O读写操作时作为转换电路上FPGA芯片内的寄存器选择信号。
(3)读写信号
，
。写操作中，转换在上升沿锁存数据。读操作中，当有效时，转换模块直接驱动8位数据线。
(4)中断信号INTR。中断状态寄存器某使能中断为真时，INTR有效。对INTR的有效声明没有最小脉宽要求。
(5)I／O通道准备好信号IO CHRDY。IOCHRDY变低，表明当前I／O周期需要被延长。写周期中，当数据从ISA总线上被锁存时IO CHRDY变高。读周期中，数据有效时IO CHRDY变高。进行寄存器读写时IO CHRDY被拉低。IO CHRDY引脚用集电极开路逻辑门驱动，因此此信号会由一个内部上拉电阻上拉至逻辑高电平。
(6)复位信号RESET。RESET信号有效时，触发转换模块，使FPGA硬重肩。
1．2 MMи总线
MMи总线是俄罗斯国内自行设计的专用测试总线，主要用于程控单元模块与MMи总线之间数字及控制信息的交换，其基本技术性能如下：
(1)MMи总线采用异步、字节串行、位并行、双向信息传输方式。
(2)MMи总线采用负逻辑，模块服务请求信号(зOм)和转换结束信号(KПp)除外。低电平电压为0～0．6 V，表示逻辑1(对于服务请求信号зOМ和转换结束信号KПp，逻辑1的电平为2．4～4．5 V)；高电平电压为2．4～4．5 V，表示逻辑0(对于服务请求信号зOМ和转换结束信号KПp，逻辑0的电平为0～0．6 V)。
(3)总线上挂接的程控单元模块最多为16个(包括控制器)。
(4)MMи总线中最多包含92根信号线路。一个程控单元模块内所使用的线路最多不超过50根，最少不少于15根。每一个具体的程控单元模块所用的线路数量，可根据此模块的具体技术要求确定。
(5)程控单元模块与MMи控制器间总线电缆的最大长度不应超过1 m。
(6)总线内的信息传输最大速度由程控单元模块与MMи总线的信息处理能力决定，最大不超过100 Kb／s。
(7)总线控制器与程控单元模块间的连接方式有2种：链型连接及星型连接。链型连接总线上的所有装置，包括控制器，都是并行连接的；其中的信号可以单向或双向传输；星型连接总线将MMи控制器与单个程控单元模块一对一地连接到一起，其中的信号单向传输。
(8)MMи总线线路可分以下6类：
数据线：“1 pиM，…．8 pиM”线路(数据总线)；第1电平地址线——“Aдp．эм”线路(程控模块单元地址)；第2电平地址线——“A0…A15”线路(信息寄存器地址)；同步线——“ΓT”(准备好)，“Пpиeм”(接收)，“Bыд”(发送)，“Kнп”(传输结束)线路；控制线——“иAэм”(初始化)，“эaпycK эм”(触发)，“ПOзм”(串行询问)，“KOм．1……KOм．16”(控制指令)线路；中断线——“зOм”(请求服务)，“Kпp”(转换结束)线路。
程控单元模块从MMи控制器接收的所有指令都是寻址指令。在中断线内，模块服务请求信号“зOм”具有高优先级，转换结束信号“Kпp”具有低优先级。
2 硬件设计
2．1 工作原理

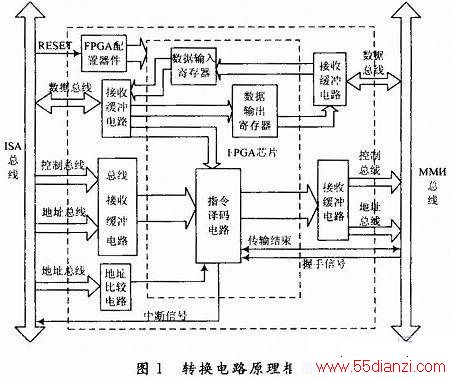

如图1所示，转换电路由FPGA芯片EPF10K30-RI208-4、FPGA配置器件EPC2LI20、接收缓冲电路、地址比较电路和总线接收电路组成。工作原理如下：当转换电路工作时，首先根据FPGA配置器件内的文件对FPGA芯片进行自动配置，当ISA总线相应地址位与6位拨动开关值匹配时(拨动开关为预设待转数据模块地址)，选中需要转换数据的地址，然后由ISA数据总线发送数据或命令，FPGA芯片中的译码电路结合地址总线信号和控制总线信号将控制数据转为MMи总线对后级程控模块的控制指令，对后级模块实现控制。
当传递某MMи程控模块的数据时，首先将MMи程控模块初始化，然后由ISA总线发送“模块选址”数据，写入FPGA中地址寄存器后，经译码产生选址信号，并由触发器保持。选址后，ISA总线发送“初始化”指令，写入命令寄存器后，经译码产生初始化信号。当监测到“准备好”信号时，说明初始化成功，发送“清除模块选址”信号。
MMи程控模块接收信息时，在被寻址且发出准备好信号后，ISA总线将要写入程控模块的数据先写入FPGA中的数据输出寄存器中，然后发送到MMи数据总线上，发出“Пpиeм”接收信号，程控模块根据此信号将数据写入相应信息寄存器。信息接收结束后，取消“Пpиeм”接收信号，取消MMи数据总线上数据。程控模块准备接收新的信息字节，并产生准备好的信号。
程控模块发送信息时，在被寻址且发出准备好信号后，由ISA总线控制沿“A0～A2”线路指定接收信息寄存器地址，并发出“Bыд．”发送信号，程控模块根据此信号从发送信息寄存器沿MMи数据总线发出信息字节，所发出的信息字节被读取到FPGA中的数据输入寄存器后由ISA总线控制读出。
2．2 FPGA配置器件电路
FPGA配置器件电路如图2所示，EPC2LI20为配置芯片，工作电压5 V或3．3 V，支持在系统编程(ISP)和菊花链配置，可重复编程；EPF10K 30R1208-4为ALTEra公司生产FPGA芯片，工作电压为5 V，包含逻辑单元1 728个，存储位数12 288位；JP为通过QUARTusⅡ软件对配置芯片进行程序烧写接口。
