3 实验结果与分析

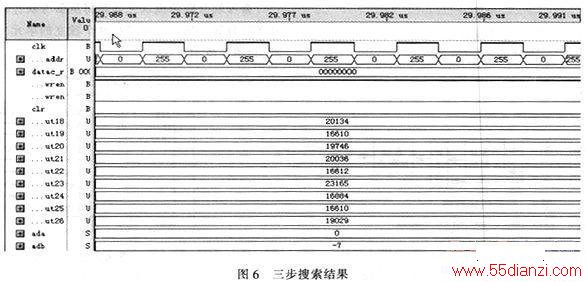

本设计采用Stratix II系列的EP2S15F484C3器件进行仿真，仿真结果如图6所示。
由仿真结果可知整个搜索过程完全符合时序要求，总的逻辑资源占用率是27％。组合查找表使用了2 169个，占总数量12 480的17％。专用逻辑寄存器使用了2 855个，占总数量12 480的23％。而用的总的寄存器数也就是2 855。使用了180个片上引脚，占总个数的52％。使用了86 088比特的块存储器单元，占总的快存储器数量的21％。搜索到的最佳运动矢量(0，-7)，由前两步的搜索结果可知其完全正确。
4 结束语
本文中采用FPGA设计的运动估计方案无论在搜索速度，资源利用还是时序控制上都具有一定的优越性，可以大大提高视频编码器设计的性价比。另外，随着半导体工艺的不断进步，FPGA的性价比将不断提高，将使得运动估计乃至视频编码的技术不断提高。
