内容摘要：基于IEEE浮点表示格式及FFT算法，提出一种基2FFT的FPGA方法，完成了基于FPGA高精度浮点运算器的FFT的设计。利用VHDL语言描述了蝶形运算过程及地址产生单元，其仿真波形基本能正确的表示输出结果。
关键词 快速傅里叶变换；浮点；蝶形运算；VHDL
FFT作为数字信号处理中的重要的手段之一，主要在数字通信、语音信号处理、图像处理、功率谱估计、仿真、系统分析、雷达理论、光学、医学、地震以及数值分析等方面得到广泛应用。基于FPGA实现FFT，具有软件编程的灵活性及电路扩展性强等优点。随着集成电路技术进步和制造工艺水平的提高，FPGA芯片具有的功能越来越强，成为快速实时实现FFT的重要手段。采用基2法完成基于FPGA浮点运算器的FFT。
1 基于FPGA浮点运算器的FFT
1．1 浮点的IEEE标准格式

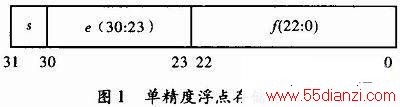

设计采用单精度浮点运算，IEEE定义的二进制浮点格式为32位。结构表示如图1所示。
将32位分为3部分：31位为符号位S，S为0时表示正数，为1时表示负数；30～23为指数E，是一个0～255之间的八位二进制数，其实际的指数是E-127，所表示的指数范围是2-127～2128；22～0表示尾数F，小数点前还隐藏了一位‘1’，单精度尾数可表示最大数为2(23+1)=16 777 216。因为107<16 777 216<108，所以单精度浮点数的有效位数是7位，即浮点数的精度为10-6。为方便FFT的运算，文中采用原码存储。
1．2 基2的DIT-FFT算法
在蝶形运算中采用复数形式表示数据。对于一个2点的蝶形运算，输入复数为A=x+jX，B=y+jY；经
运算，输出复数A’=(x+ycosφ+ Ysinφ)+j(X+Ycosφ-ysinφ)，B’=[x-(ycosφ+Ysinφ)]+j[X-(Ycosφ-ysinφ)]。

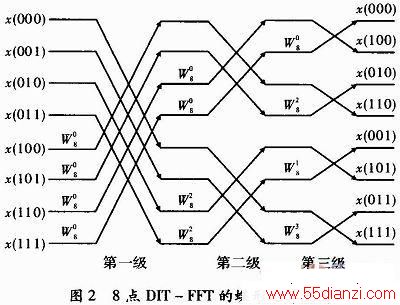

设计主要针对8点FFT进行设计，8点FFT算法的原理图如图2所示。
整个FFT过程中共有三级蝶形运算，每级蝶形运算有4个蝶形运算单元。在数据输入时按照自然顺序输入，最后倒序输出。
1．3 FFT处理器

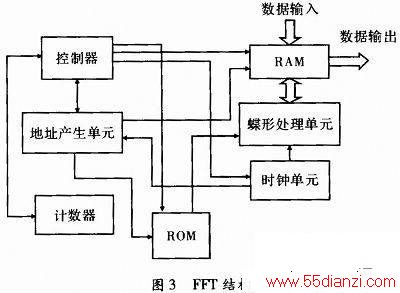

FFT处理器主要对数据进行蝶形运算及数据存取。设计采用基2蝶形运算器，包括存储器ROM和RAM，控制器及地址产生单元等。其FFT的结构模型如图3所示。
1．3．1 蝶形处理单元

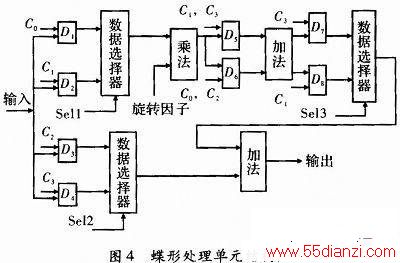

蝶形处理单元是整个FFT的中心环节，采用复数表示，将实部与虚部分别存储，利用基2的DIT-FFT算法实现运算。
蝶形运算过程包括一个乘法运算
和一个加／减法运算
。数据的读取由时钟单元的信号来控制：当时钟为c0时，读取y；c1时，读取Y；c2时，读取x；c3时，读取X。经蝶形运算后得到x’=x+(ycosφ+Ysinφ)，X’=X+(Ycosφ-ysinφ)，y’=x-(ycosφ+Ysinφ)，Y’=X-(Ycosφ-ysinφ)然后将数据写入同样地址的RAM中，至此，2点的蝶形运算单元完成。在蝶形运算共需一个乘法器和两个加法器。

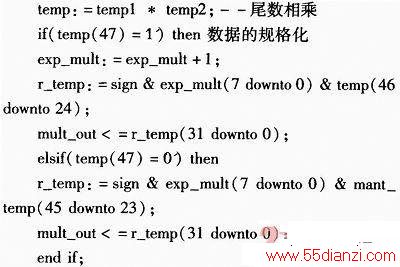

(1)浮点乘法器。乘法过程对浮点数的符号位、指数以及尾数分别进行计算，符号异或，指数相加再减127，尾数加入隐含的‘1’后再进行乘法运算，如果尾数相乘的结果有溢出则指数加1尾数取前23位，若无溢出，则取最高位后的23位。但若输入的数据有一个是0，则输出为0。
图5的波形为两浮点数的乘法运算，输入以16进制表示，分别将不同类型的数据搭配进行测试，结果表示仿真正确。
(2)浮点加法器。加法运算是将两数指数比较，存储较大的指数，将指数小的尾数移位，再进行加减操作，规格化后输出。加法过程由多个模块组合实现，包括比较模块，右移模块、加／减法模块、前导零检测模块、左移模块和结果整合输出模块。

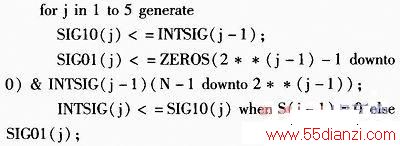

比较模块主要对指数操作，判断指数的大小，较大的指数暂作结果的指数，较小指数的数做移位操作，其阶差为移位量。以下程序采用for循环来实现移位，S(5 downto 0)存储阶差，最大值是32。
然后尾数经加减运算后规格化并输出，为了以标准浮点格式输出，规格化需要前导零检测。
然后进行移位操作，最后将规格化后的数据整合输出，就完成两个浮点数的加法运算。
图6的波形为两个输入浮点数的加法运算数据，以16进制表示。上述数据分别将不同类型的数据搭配运算，数据表明该仿真结果正确。
1．3．2 地址产生单元
地址产生单元主要是跟踪FFT运算进度，进而更好地调配存储单元，及控制各相关模块的运行。
(1)通过计数器来跟踪记录FFT计算的状况。为方便对存储单元操作，采用计数器来记录FFT的计算情况。8点的FFT，每个单元包括4个数据，所以用一个4位计数器Butterfly表示全部的运算状态。一个2位级计数器Stage表示三级蝶形单元。当Butterfly计数为4时，级计数器Stage加1，当Stage计数为3时，表示FFT的计算操作完成。当Butterfly计数为15时，输入输出信号置‘1’，反馈回控制器输入输出操作完成。
(2)ROM读取的地址。旋转因子/2011.12.22/电子科技/2011.12/16/p.jpg){kind=small}
存储在ROM中，由实部cos(2×k×π／8)和虚部sin(2×k×π／8)两部分组成，读取由时钟单元的信号控制。由图2可以看出每一级参加蝶形运算的旋转因子不同。
(3)RAM数据地址。在整个地址单元中，分配RAM中数据的地址是重点，8点蝶形运算共需16个存储单元，数据地址的产生遵循一定规则。例如，Butterfly的信号为“a3a2a1a0”，则x，y的地址产生规则如表1所示。
