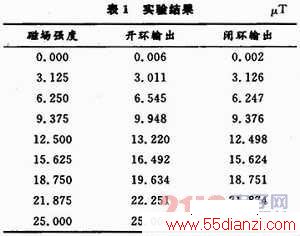

两次试验的数据如表1所示。

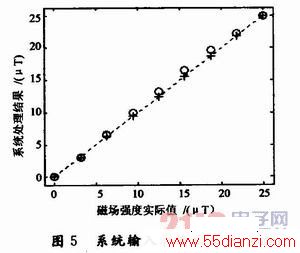

当系统开环时,随着被测磁场的增大,系统输出单调增高,可以反映被测磁场的大小。输出的非线性度为4.01%,最大误差为0.867μT,受磁通门探头铁芯的非线性影响很大。闭环后,系统非线性度和误差性能得到明显改善,非线性度为0.012%,最大误差为3nT。
6 结语
本文中描述的基于FPGA的磁通门传感器系统采用闭环结构,提高了系统输出梯度线性度。FPGA内的数字逻辑实现了包括磁通门信号解算在内的多种功能。实验验证了系统功能的正确性。由于数字逻辑的特点,和模拟系统相比,基于FPGA的设计有着优秀的温度稳定性,可移植性,且易于小型化。本文中的设计可直接应用在最终产品中,也可以作为专用集成电路的行为验证,以此为基础继续开发集成电路芯片。
