3．3 解扩模块的FPGA实现
对于直扩系统，只有在完成扩频序列的同步后，才能用同步的PN码序列对接收的扩频信号进行相关解扩，对于基频信号来说，解扩的方法与扩频相同，通常的做法就是用本地同步的PN码序列与接收到的扩频信号相乘，即可把扩频的宽带信号恢复成窄带信号，以解调出传送的信息数据。
3．4 基带系统综合仿真

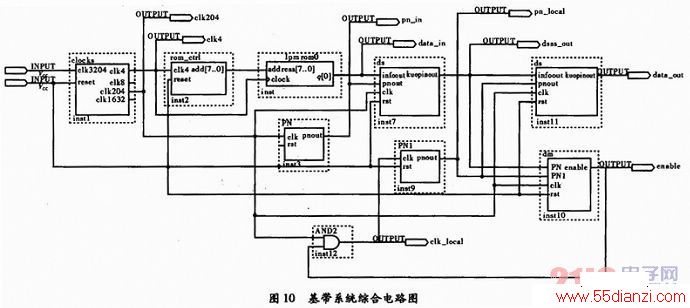

结合以上模块进行基带综合功能仿真，仿真图如图10和图11所示。
发射子系统中，发送PN码产生器为63位序列，用它对信息码进行扩频。接收子系统中，本地PN码发生器也为63位序列，频率和码字与发送端都相同，但相位不同。同步捕获采用匹配滤波器法，将本地PN码与接收信号中的PN码进行相关匹配，实现同步捕获后，启动本地PN码进行同步相位移动，送入解扩模块中进行解扩。

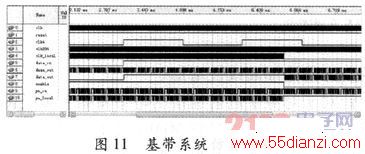

系统仿真结果如图11所示。
从结果可以看出，在捕获到PN码的情况下，系统可以实现正确的解扩功能。
4 结束语
研究了直序扩频的基本原理，设计并实现了基于FPGA的直序扩频系统，给出系统的设计电路和仿真结果，通过结果验证了设计的正确性和可行性。
