线性调频信号基于FPGA IP核的脉冲压缩设计

2．4 测试数据分析

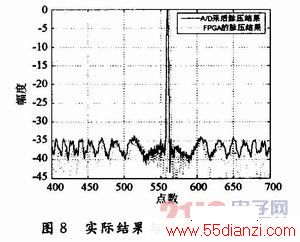

    完成程序编制及仿真之后，把软件加载至FPGA中进行全面测试。通过Chipscope软件可以采集到A／D之后的I／Q线性调频基带信号数据以及经过FPGA处理后的脉压数据，把A／D后采集到的数据放在Matlab中进行理想的脉冲压缩，与实际FPGA的脉压结果进行对比。从图8中可以看出，两种处理的结果是一致的，主副瓣比大约都在35 dB左右，主瓣宽度也基本相同。如图8所示。

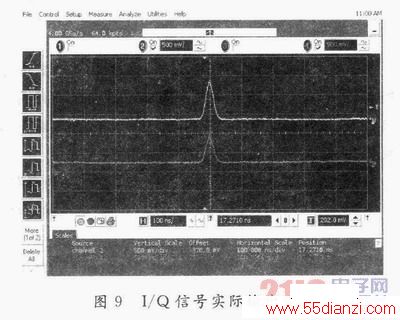

    脉冲压缩系统软、硬件调试完毕之后，通过板上的D／A输出可以直接监测脉冲压缩后的I／Q信号波形，如图9所示。

3 结语
    本文主要介绍了一种利用FPGA IP核设计线性调频信号脉冲压缩的方法，通过各种仿真与实际测试表明脉冲压缩结果正确。这种基于IP核的模块化设计方法非常灵活，参数的设置和修改方便，大大缩减了设计的开发周期。需要注意的是，虽然IP核的内部结构和实现功能已经固定，但设计时也要结合算法原理和IP核的自身特点综合考虑，对参数进行合理设置，以便获得硬件资源和运算速度的最优化。
