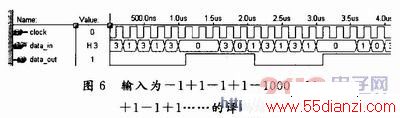

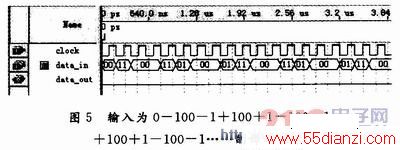

让输入信号data_in为31313000301313100010……，译码的结果为11111000001111100000……，如图6所示。
将译码结果与编码前的原始信号做比较，可看出两者仍是一致的。
3 数字基带系统设计与仿真
3．1 数字基带系统的设计
HDB3编译码数字基带系统的设计是在QuartusⅡ平台上，采用原理图的方式来实现的。首先，分别创建HDB3编码模块和译码模块符号文件；然后新建基带系统顶层文件；再在顶层文件中分别调入HDB3编码模块和译码模块符号文件；按要求连线后，即得到HDB3编译码数字基带系统电路。
3．2 数字基带系统的仿真

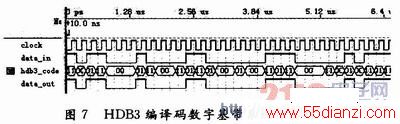

将以上原理图进行编译后，即可进行仿真。使输入信码为10110001000011000000111000001011，系统传输结果如图7所示。图中，clock为时钟信号，data_in为输入信码，hdb3_code为系统传输用的HDB3码，da_ta_out为输出信码。由图可知，系统的输出与输入完全一致。
3．3 数字基带系统的调试
当整个系统通过程序仿真后，将程序下载到ACEX1K-EP1K30TC144-1芯片，从而完成整个数字基带系统的设计。调试时把发送部分与接收部分连接起来进行系统调试，检测各测试点信号是否正确，在调试中，硬软件要结合起来。由于芯片可以高度集成,问题一般出现在软件上，故在调试中软件参数的更改是最重要的。
4 结语
采用FPGA技术实现数字基带传输系统，包括编码器的设计与仿真、译码器的设计与仿真以及整个数字基带传输系统的设计与仿真。最后，在ALTEra公司的ACEX1K-EP1K30TC144-1芯片上加以实现。整个系统具有结构简单，性能稳定，有效性好，可靠性高等优点。除此之外，其优点还体现在设计者不受芯片结构的影响，避免了重复设计，缩短了开发周期；设计的模块化，提高了软硬件的组合度，使设计成果可以重复利用；在选择实现系统目标器件的类型、规模、硬件结构等方面，具有更大的自由度；总的设计方案和功能结构被确定后，就可以进行多人多任务的并行工作方式，扩大了设计规模，提高了设计效率。
