高阶FIR滤波器的计算机设计与FPGA实现

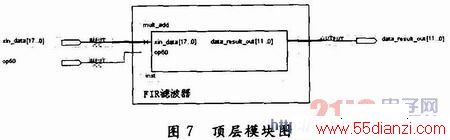

    按第2．3节提出的方法在QuartusⅡ中完成FIR滤波器的设计，通过编译综合功能对设计文件进行编译和综合，然后生成顶层模块，见图7。

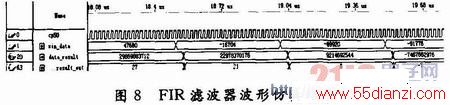

    通过QuartusⅡ的波形仿真功能，对其进行波形仿真并进行定量分析。波形仿真如图8所示。其中，cp50为系统时钟，由它控制输入信号xin_data的输入速率(本例为2 MHz)。data_result为滤波器未经取高位处理的乘加结果；data_result_out，为最终滤波输出结果。经验证，data_result与Matlab的运算结果一致，data_result可满足工程精度的要求。

3 结语
    本文在结合Matlab和FPGA软件QuartusⅡ的基础上，完成了一种基于LPM参数化宏功能模块的FIR滤波器设计，该法是基于工程实际应用提出的，它对信号处理速率的要求不高，但对滤波器的阶数较高。当设计指标改变，只需调整各模块的参数，即可完成新的设计，该法已应用在实际工程中。
