FPGA 协处理的进展

FPGA的架构使得许多算法得以实现，较之采用四核CPU或通用图形处理器(GPGPU)，这些算法的持续性能更接近器件的峰值性能。随着对芯片、算法和库基础的集中改进，FPGA加速器的基准测试结果不断提高。就算当前最大的FPGA所消耗的功率也不到30W，因此它们可应用于多种场合。在目前出现的几大行业动态的共同作用下，FPGA实现的算法加速更加令人瞩目。这些行业动态包括：

● 当前FPGA的容量已足够容纳更大的算法。现在已经有可能将期权定价算法或1M点快速傅里叶变换放入FPGA。将算法从CPU中加载到FPGA的延迟时间小于算法加速所节省的时间。

● 单核CPU在功耗和冷却问题上受到了限制。采用多核CPU的尝试正在顺利进行，但现有为单核编写的软件必须进行重写，用以支持合理的性能扩展。

● FPGA协处理的主动式支持。在某些情况下，这些CPU接口(AMD公司的Torrenza Initiative与Intel公司面向FPGA厂商的注册FSB与QPI)支持8 GB/s的速率，写入等待时间低于140ns。

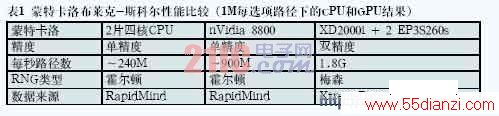

较之双核、四核CPU或GPGPU，FPGA基准测试结果显示了采用插槽式加速器的优异的蒙特卡洛浮点结果（见表1）。

就结果而言，运行频率为150～250 MHz之间的FPGA是如何做到优于运行频率为2～3 GHz的四核CPU或运行频率为1.35 GHz的128核GPU的呢？正如蒙特卡洛布莱克-斯科尔算法所示，FPGA架构具有独特的性能，这是产生这一优异结果的原因之一。

FPGA架构特征
灵活的FPGA可根据需要进行编程和重新编程。一个典型的FPGA包括一个逻辑块阵列、内存块和DSP块，它们周边环绕着可由软件进行配置的可编程式互连结构（如图1所示）。该架构确保下列特征的实现。

● 功能并行：功能的多次重复

● 数据并行：处理数据阵列或数据矩阵

● 流水化的自定义指令：每个时钟周期输出流数据的一个结果

● 超大的主缓冲带宽与规模：GPGPU的3～10倍

● 灵活的数据通路布线：巨型交叉连通在一个时钟周期内完成数据传输

● 功能和数据流的串联：均在一个时钟周期内完成

● 定制片外I/O：所需的协议、带宽和延迟

● 可扩展的路径图：更大的阵列具有充足的空间支持供电与冷却

显然，FPGA在并行化与流水化方面存在相当大的优势，同时与GPGPU相比，FPGA在主缓存与带宽方面也存在优势。在FPGA中，逻辑资源周围是存储器块。XDI模块具有一块带宽为3.8TB/s的3.3MB主缓存，这是nVidia 8800 GTX型GPGPU上主缓存(支持流处理器)的5～10倍。

FPGA的优势还在于，可以利用裕量连接带宽来灵活构建直达各逻辑块的数据通道和存储器访问通路。图1所示的可编程互连结构提供了大量的布线带宽。模块与电路板可根据FPGA输出带宽、存储器大小及延迟的需要进行设计，I/O端口可由用户自定义。

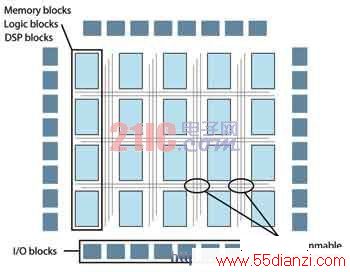

图1 FPGA的架构

最后，FPGA架构还拥有一个优势，它可扩展为更大型的逻辑块、存储器块与DSP块的阵列。逻辑与主缓存的大小是一起扩展的。现有最大的FPGA峰值功耗为30W，其FPGA架构有很多空间，可以在不超过现有数据中心功率和冷却限制的前提下，扩展为新的处理构型。
